Enkelriktad kolfibertyg

Enkelriktad kolfibertyg levereras i en jacquardvävd konstruktion i denna specifikation. Vävningsprocessen styr arrangemanget av kolfibergarnerna för att skapa en definierad tygstruktur och ytmönster. Till skillnad från ett vanligt vanligt eller kypert tyg, tillåter Jacquard-vävning garnarrangemanget att varieras för att producera olika synliga mönster.

För komposittillverkning är tygmönstret bara en del av materialspecifikationen. Kolfiberkvalitet, tygvikt, garnarrangemang, hartssystem, laminattjocklek och formningsförhållanden har större inverkan på egenskaperna hos den färdiga kompositen. Jacquardkonstruktion är därför mest relevant när både tygstrukturen och den synliga ytan måste beaktas vid materialval.

Hur Jacquard kolfibertyg är annorlunda

Vanliga och kypert kolfibertyger använder relativt regelbundna sammanflätningsmönster. Jacquardvävning använder kontrollerat garnval under vävningen, vilket gör att specifika områden av tyget kan följa olika mönsterarrangemang.

Detta ändrar utseendet på den vävda ytan utan att göra själva väven till ett substitut för strukturell design. Om tyget kommer att användas i ett bärande laminat, bör erforderlig fiberkvalitet, tygvikt, hartssystem och laminatkonstruktion fastställas enligt komponentkraven.

För synliga kompositdelar kan det vävda mönstret förbli exponerat efter gjutning och bli en del av den färdiga ytan. Detta gör konstruktionen relevant för komponenter som biltrim, sportprodukter, utrustningshöljen och skräddarsydda kompositdelar.

Det faktiska utseendet efter formningen beror också på hartsfördelning, konsolidering, formtillstånd och ytbehandling. Mönstret som syns i det torra tyget ska därför inte behandlas som en garanti för det slutgiltiga formade utseendet.

Jacquard, Plain och Twill Weave

Dessa tygkonstruktioner skiljer sig huvudsakligen i deras garnarrangemang och resulterande ytmönster. Det lämpliga valet beror på önskat tygbeteende, komponentgeometri och färdigt utseende.

Tabellen beskriver de typiska visuella skillnaderna och applikationsskillnaderna snarare än en mekanisk rangordning. Ett jacquardtyg är inte automatiskt starkare eller styvare än ett vanligt tyg eller kyperttyg. Slutliga kompositegenskaper beror på det kompletta materialsystemet och laminatdesignen.

Välja tyg för en kompositdel

Tyget bör väljas efter att de grundläggande kraven för komponenten har fastställts. Viktiga överväganden inkluderar tygets vikt, bredd, ytmönster, drapering, laminattjocklek och formningsmetod.

För en platt eller relativt enkel komponent kan en vanlig vävd struktur vara tillräcklig. Mer komplexa ytor kan kräva en tygkonstruktion som kan följa formen utan överdriven förvrängning. Om kolfibern förblir synlig bör det erforderliga mönstret också beaktas vid kapning och uppläggning.

Orienteringen av förstärkningen förblir en separat designövervägande. Ett vävt ytmönster definierar inte i sig den primära strukturella belastningsriktningen för en komposit. För delar med specifik riktningsbelastning bör laminatet utformas kring de erforderliga fiberorienteringarna och skiktarrangemanget.

Krav på synlig yta

När kolfibertyget förblir synligt blir konsekvensen mellan intilliggande bitar viktig. Klippriktning, tygspänning och hantering under uppläggning kan påverka mönstret, särskilt på böjda ytor.

Formytan och hartssystemet påverkar också utseendet efter härdning. Ett enhetligt torrt tygmönster kan fortfarande ge ett annat visuellt resultat om hartsflöde, konsolidering eller ytbehandling inte kontrolleras konsekvent.

Strukturella krav

För strukturella komponenter bör tyget utvärderas tillsammans med kolfiberkvalitet, hartssystem, fiberinnehåll och laminatschema. Jacquardmönstret bör inte användas som den primära grunden för att bestämma strukturell lämplighet.

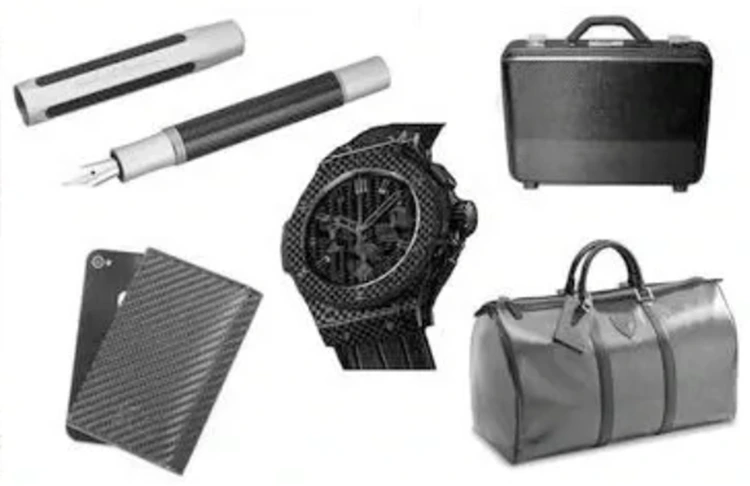

Typiska applikationer

Fordonskomponenter

Jacquard kolfibertyg kan övervägas för synliga inredningsdetaljer, dekorativa paneler, utrustningsöverdrag och andra komponenter där den vävda ytan utgör en del av det färdiga utseendet. Tygspecifikationen bör matchas med formningsgeometrin och önskad ytfinish.

Sportutrustning

Sportprodukter som cykelkomponenter, racketstrukturer, paddlar och tillbehör kan använda synligt kolfibertyg där ytmönstret bibehålls efter formning. Den erforderliga tygvikten och laminatkonstruktionen beror på den individuella komponenten.

Elektronisk utrustning

Utvalda höljen och utrustningsstrukturer kan innehålla kolfibertyg när materialet uppfyller applikationens mekaniska och dimensionella krav. Kolfiber är elektriskt ledande, så isolerings- och elektromagnetiska krav bör ses över där materialet används runt elektroniska sammansättningar.

Skräddarsydda kompositprodukter

Anpassade kompositdelar kan använda Jacquard-tyg när ett speciellt vävt mönster krävs. Före produktionen bör mönstret, tygets vikt, dimensionerna, hartssystem och formningsprocessen bekräftas tillsammans snarare än att specificera tyget enbart utifrån utseende.

Materialinformation

Bearbetning och ytfinish

Det slutliga utseendet på en vävd kolfiberkomponent påverkas av hela formningsprocessen. Tygplacering, hartsflöde, konsolideringstryck, formyta och härdningsförhållanden kan alla förändra hur väven ser ut efter att delen har släppts från formen.

För komponenter med synliga kolfiberytor ska tyget hanteras försiktigt under kapning och uppläggning. Överdriven sträckning eller rörelse kan störa garnarrangemanget och orsaka synlig mönsterförvrängning.

Om en klar beläggning appliceras efter gjutning bör dess tjocklek, yttillstånd och kompatibilitet med kompositen också beaktas. Det färdiga utseendet bestäms därför av tyget och de efterföljande bearbetningsstegen snarare än av enbart vävmetoden.

Hanterings- och serviceöverväganden

Före formning bör kolfibertyg lagras och hanteras enligt kraven i det tillämpliga materialsystemet. När den väl har införlivats i en härdad komposit, bestäms driftförhållandena huvudsakligen av hartssystemet, laminatdesignen, driftsmiljön och belastningsförhållandena.

För synliga kolfiberkomponenter bör rutinmässig rengöring undvika onödig nötning och aggressiva kemikalier som kan påverka ytbeläggningen eller hartset. Temperaturexponeringen bör hållas inom de gränser som fastställts för det färdiga kompositsystemet.

Ytrepor indikerar inte nödvändigtvis strukturellt fel. Sprickbildning, delaminering, betydande slagskada eller exponerad armering bör dock utvärderas när komponenten har en strukturell funktion.

När ska en kolfiberkomponent inspekteras?

Det finns inget universellt inspektions- eller utbytesintervall för varje kolfiberkompositkomponent. Lämpligt underhållsschema beror på delens design, driftsmiljö, belastningsförhållanden och tillverkarens krav.

Särskild uppmärksamhet bör ägnas åt synliga tecken som:

· Laminatsprickor

· Delaminering eller separation

· Betydande slagskada

· Fiberexponering orsakad av ytfel

· Förlust av strukturell integritet

· Allvarlig försämring av skyddsbeläggningen

För säkerhetskritiska delar bör inspektions- och utbytesbeslut följa de underhållskrav som anges för den färdiga produkten snarare än en allmän uppskattning av livslängden.

FAQ

Vad är enkelriktad kolfibertyg?

Enkelriktad kolfibertyg i denna produktspecifikation använder en Jacquard-vävmetod för att producera ett vävt kolfibermaterial med ett definierat ytmönster. Det exakta garnarrangemanget, tygets vikt och strukturella egenskaper bör bekräftas från materialspecifikationen.

Hur skiljer sig Jacquard från twill kolfiber?

Twill använder ett vanligt diagonalt sammanflätningsmönster, medan Jacquardvävning tillåter mer variation i garnarrangemang och synlig mönsterdesign. Skillnaden ligger främst i tygets konstruktion och utseende snarare än en automatisk skillnad i mekanisk prestanda.

Är Jacquard kolfiber lämplig för strukturella kompositer?

Den kan integreras i kompositdelar, men strukturell lämplighet beror på kolfiberkvalitet, tygvikt, hartssystem, fiberorientering och laminatdesign. Enbart Jacquard-vävmetoden fastställer inte den färdiga komponentens mekaniska egenskaper.

Kan Jacquard-mönstret anpassas?

Mönstertillgängligheten beror på vävningsspecifikationen och produktionskraven. En skräddarsydd förfrågan bör innehålla erforderligt mönster, tygvikt, mått och avsedd ansökan för utvärdering.

Är den lämplig för bilinteriörer?

Det kan övervägas för synliga kolfiberlister, paneler, dekorativa komponenter och andra fordonsapplikationer där den vävda ytan är en del av det färdiga utseendet. Materialet och formningsprocessen bör kontrolleras mot komponentkraven.

Hur länge håller en Jacquard kolfiberkomposit?

Det finns inget enskilt livslängdsvärde som är tillämpligt på varje färdig detalj. Livslängden beror på hartssystemet, laminatkonstruktionen, miljöexponering, temperatur, belastningsförhållanden och underhåll.

Hur ska synliga kolfiberdelar underhållas?

Håll ytan ren och undvik onödig nötning eller aggressiva kemikalier. Om en skyddande beläggning finns, bör dess tillstånd också övervakas eftersom ytbeläggningsfel kan påverka kompositens utseende och skydd.

När ska den färdiga komponenten bytas ut?

Bytet bör baseras på det faktiska skicket och underhållskraven för den färdiga komponenten. Sprickbildning, delaminering, betydande slagskada eller förlust av strukturell integritet är mer relevanta indikatorer än ett fast antal tjänsteår.
