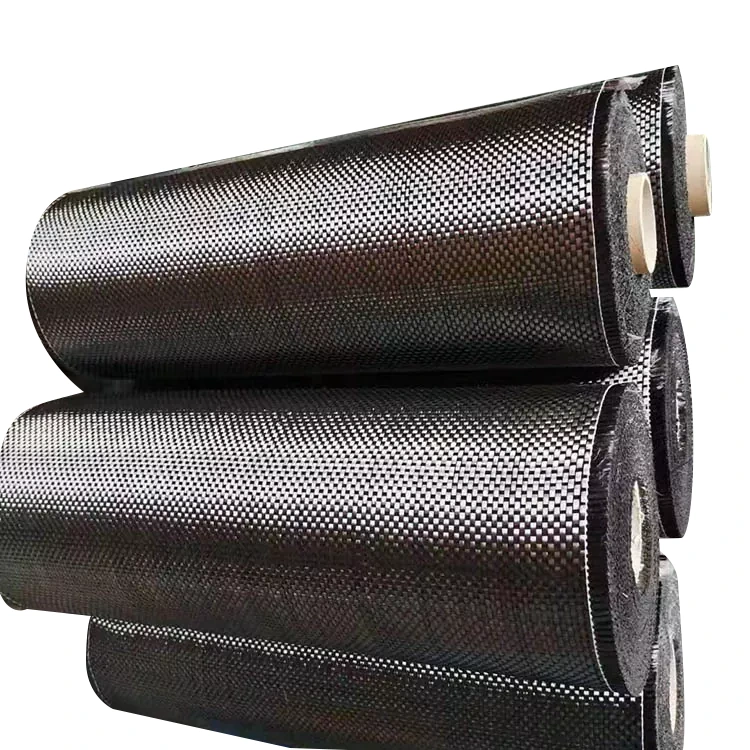

Vanligt vävt kolfibertyg

Plain Weave Carbon Fiber Fabric använder en enkel över-under sammanflätning av varp- och inslagsgarn för att bilda en vanlig vävd struktur. De upprepade korsningspunkterna ger tyget en stabil yta som är relativt lätt att identifiera, skära och placera vid komposituppläggning. Varp- och inslagsriktningarna är också visuellt tydliga, vilket hjälper produktionsteam att behålla den avsedda orienteringen när de förbereder flera lager.

För komposittillverkning är denna vanliga struktur användbar när materialet måste hanteras konsekvent från en del till en annan. Tygvikt, kolfiberkvalitet, garnantal, bredd och hartskompatibilitet måste fortfarande specificeras separat eftersom vävmönstret ensamt inte definierar det färdiga laminatets mekaniska egenskaper.

Hur slätväv påverkar tyghantering

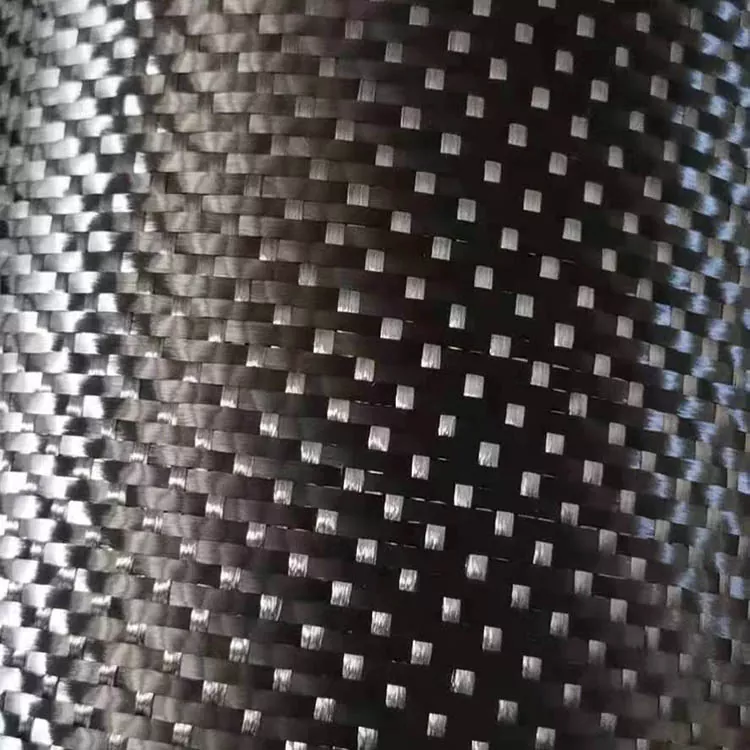

I en slätväv passerar varje varpgarn över och under på varandra följande väftgarn. Detta skapar en relativt stabil tygstruktur med ett vanligt rutnätsliknande utseende.

Under kapning och uppläggning gör de tydliga varp- och inslagsriktningarna det lättare att kontrollera om ett skikt har lagts enligt laminatritningen. Detta är särskilt användbart när flera lager skärs från samma rulle och varje lager måste bibehålla en konsekvent orientering.

Samma konstruktion har också begränsningar. Eftersom garnerna flätas ofta, beter sig tyget inte som en lös eller mycket draperbar förstärkning. På snäva radier, djupa konturer eller komplexa tredimensionella formar bör det faktiska materialet utvärderas mot komponentens geometri före produktion.

Av denna anledning bör tygvalet ta hänsyn till både förstärkningskravet och hur materialet kommer att skäras, placeras och formas under tillverkningen.

Vävstruktur och laminatdesign

Ett vävt kolfibertyg ger förstärkning i både varp- och väftriktningen. Detta skiljer sig från enkelriktad armering, där de flesta av de kontinuerliga fibrerna är koncentrerade längs en huvudriktning.

För en laminerad komposit kan det vävda tyget därför tillhandahålla ett balanserat förstärkningsarrangemang inom ett individuellt lager. Den slutliga fiberorienteringen av komponenten bestäms dock fortfarande av det fullständiga laminatschemat, inklusive skiktriktning, antal lager, tygvikt och detaljgeometri.

Väven ska inte behandlas som en direkt indikation på styrka. Två tyger med samma väv kan ge olika kompositegenskaper när deras kolfiberkvaliteter, ytvikter, hartssystem eller fibervolymfraktioner är olika.

Att välja tyg för olika geometrier

Lämpligheten av en vävd armering beror delvis på formen på den färdiga komponenten. Platta paneler och komponenter med mjuka kurvor är i allmänhet lättare att täcka eftersom tyget inte behöver ta emot stora förändringar i ytriktningen.

Mer komplexa formar kräver mer uppmärksamhet för att drapera. När tyget tvingas runt en snäv radie kan varpen och väften förskjutas i förhållande till varandra, vilket skapar lokal förvrängning eller rynkor. Dessa effekter kan påverka både ytans utseende och konsistensen på laminatet.

För en ny komponent kan ett litet formningsförsök hjälpa till att avgöra om den valda tygvikten och konstruktionen kan följa formen utan överdriven förvrängning. Klippmönster, skiktorientering och uppläggningssekvensen bör övervägas tillsammans snarare än att utvärdera tyget separat från tillverkningsprocessen.

Platta och mjukt böjda delar

Vanlig vävd konstruktion är ofta lättare att placera på platta paneler, lock, plattor och komponenter med måttlig krökning. Det synliga rutmönstret gör det också relativt enkelt att kontrollera orienteringen av intilliggande lager under uppläggning.

Komplexa gjutna former

För djupare konturer eller snävare radier blir drapering och skjuvningsbeteende viktigare. Tyget bör testas på den faktiska eller representativa formen, särskilt när den färdiga ytan förblir synlig.

Vad Yuruis kan leverera

Tygspecifikationen kan definieras kring kraven för komposittillverkningsprocessen. Typiska saker att bekräfta inkluderar:

· Slätvävd konstruktion

· Kolfiberkvalitet

· Arealvikt/GSM

· Tygets bredd

· Rulllängd

· Tjocklek

· Ytkrav

· Hartskompatibilitet

· Avsedd formningsprocess

När materialet byts ut eller matchas till en befintlig produktionsspecifikation, kan tillhandahållande av det aktuella tygdatabladet, provet eller kända GSM hjälpa till att definiera den nödvändiga konstruktionen mer exakt.

Typisk slätvävsspecifikation

Från skärning till laminering

Innan harts introduceras passerar tyget normalt flera förberedelsesteg. De erforderliga måtten markeras och skärs, sedan placeras varje lager enligt laminatdesignen.

För flerskiktskomponenter kan produktionsteamet behöva ändra orienteringen av på varandra följande lager för att uppnå det erforderliga förstärkningsarrangemanget. Eftersom varp- och inslagsriktningarna är lätta att särskilja i ett vanligt vävt tyg, kan orienteringen kontrolleras under uppläggningen utan att endast förlita sig på skärmärken.

Vid hantering bör onödig stretching undvikas. Överdriven spänning eller upprepad rörelse kan förändra det lokala garnarrangemanget, vilket kan bli synligt efter gjutning. Mängden hantering som krävs beror också på tygets vikt, vävtäthet och komponentens geometri.

Tillämpningar inom komposittillverkning

Plain Weave Carbon Fiber Fabric kan användas i gjutna kompositkomponenter där en vanlig vävd förstärkning är kompatibel med delens design och tillverkningsprocessen.

I biltillämpningar kan den användas för inredningsdetaljer, paneler, lock och utvalda strukturella eller semi-strukturella kompositdelar. Den erforderliga tygkonstruktionen beror på komponentens geometri och laminatspecifikation.

För cyklar och sportutrustning kan vävd kolfiberförstärkning införlivas i gjutna laminat där den erforderliga fiberorienteringen och tjockleken fastställs av komponentdesignen.

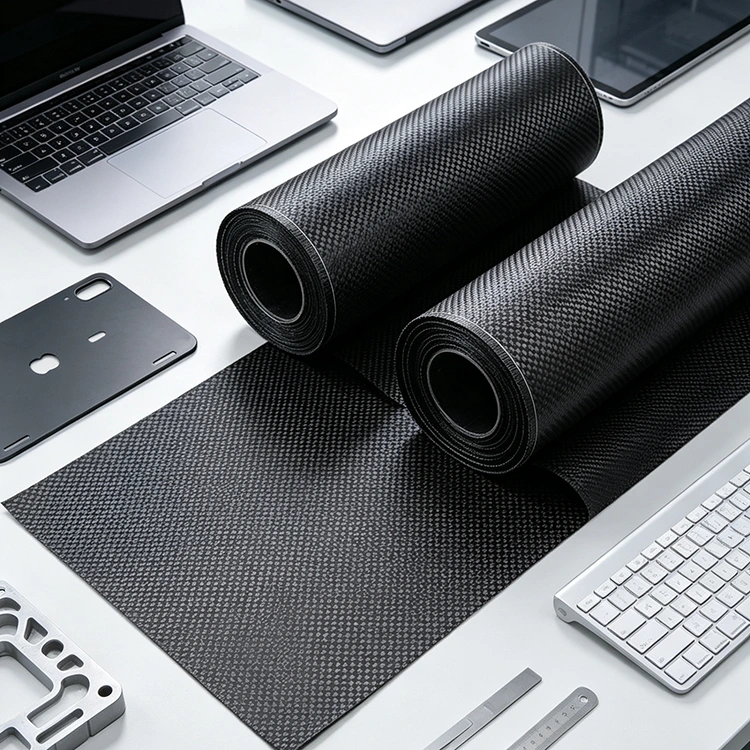

I elektronik och industriell utrustning kan kolfibertyg användas i höljen, paneler och andra kompositstrukturer. Eftersom kolfiber är elektriskt ledande bör elektrisk isolering, jordning och elektromagnetiska krav beaktas där materialet används nära elektroniska enheter.

Den lämpliga tygspecifikationen bör därför bestämmas utifrån den färdiga komponenten snarare än från enbart vävmönstret.

Ytans utseende och bearbetning

När den vävda kolfibern förblir synlig efter formningen beror det slutliga utseendet på mer än det torra tygmönstret. Hartsfördelning, fiberinriktning, konsolidering, formytans kondition och efterbehandling kan alla påverka utseendet på den härdade delen.

För synliga ytor bör tyget placeras konsekvent och skyddat från onödig förskjutning under uppläggningen. Intilliggande delar kan också behöva anpassas så att det vävda mönstret inte ändras märkbart från en del av komponenten till en annan.

Om komponenten får en klar beläggning eller annan ytbehandling bör beläggningssystemet vara kompatibelt med den härdade kompositen och den avsedda bruksmiljön. Ett enhetligt utseende av torrt tyg garanterar inte i sig ett identiskt utseende efter formning.

FAQ

Vad är Plain Weave Carbon Fiber Tyg?

Det är en vävd kolfiberförstärkning där varp- och inslagsgarnen upprepade gånger passerar över och under varandra. Detta skapar en regelbunden tygstruktur med tydligt identifierbara fiberriktningar.

Hur ser slätvävd kolfiber ut?

Varpen och väften bildar ett upprepat över-undermönster som ger ett regelbundet rutnätsliknande utseende. Det skiljer sig visuellt från kyperttyg, som har ett karakteristiskt diagonalt mönster.

Är slätväv lämplig för synliga kolfiberdelar?

Ja. Den vanliga väven kan utgöra en del av den synliga ytan av en kompositkomponent. Det slutliga utseendet beror också på hartsfördelning, konsolidering, formtillstånd och ytbehandling.

Kan slätväv användas på böjda formar?

Ja, men lämpligheten beror på formens krökning, radie och tredimensionella geometri. För komplexa former kan en formningsförsök hjälpa till att identifiera potentiella rynkor, garnförvrängningar eller svårigheter under uppläggningen.

Avgör slätväv kompositens styrka?

Nej. Färdiga kompositegenskaper beror på kolfiberkvalitet, tygvikt, hartssystem, fibervolymfraktion, skiktorientering, laminattjocklek och härdnings- eller formningsförhållanden. Väven är bara en del av materialspecifikationen.

Kan tygets vikt och bredd anpassas?

Ja. Vikt, bredd, rulllängd och andra specifikationer kan definieras enligt produktionskravet. Den erforderliga kolfiberkvaliteten och den avsedda formningsprocessen bör också tillhandahållas när du begär en offert.

Vilken information ska lämnas för en offert?

Användbar information inkluderar nödvändig GSM, kolfiberkvalitet, vävkonstruktion, bredd, rulllängd, kvantitet, applicering och formningsprocess. En befintlig tygspecifikation eller prov kan också hjälpa när materialet behöver matcha en etablerad produktionsprocess.

Kan ett prov utvärderas innan bulkproduktion?

Provutvärdering kan ordnas när tyget behöver kontrolleras för drapering, hartskompatibilitet, ytutseende eller bearbetningsbeteende med en specifik komposittillverkningsprocess.

Är slätväv starkare än twillväv?

Ingen av väven bör anses vara starkare baserat enbart på vävmönstret. De mekaniska egenskaperna hos det färdiga laminatet påverkas av fibertyp, tygvikt, hartssystem, fiberorientering, laminatkonstruktion och bearbetningsförhållanden.
