Twillvävt kolfibertyg

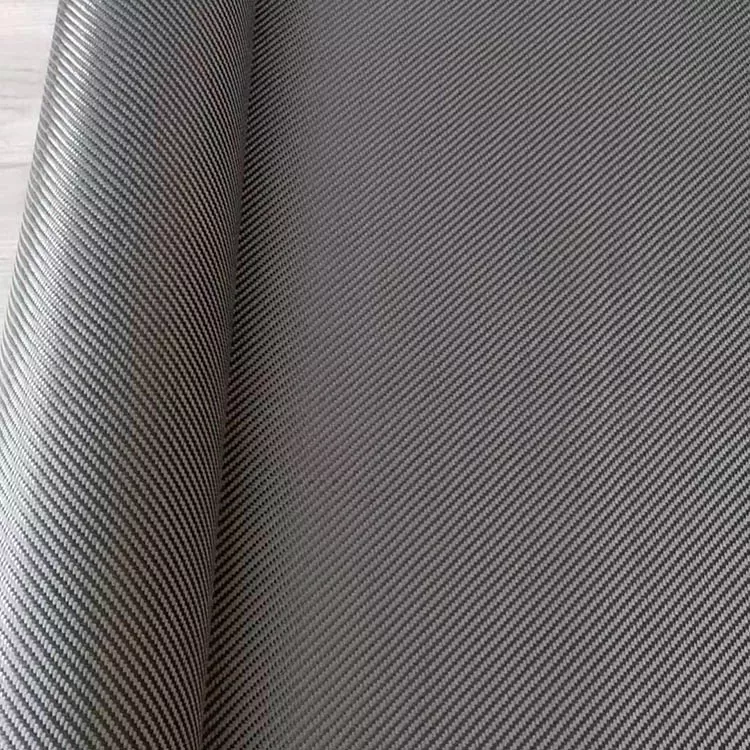

Twill Weave Carbon Fiber Fabric är en vävd förstärkning där varp- och väftgarnerna sammanflätas för att bilda ett diagonalt ytmönster. Jämfört med slät väv tillåter den sammanflätade strukturen mer rörelse mellan garnerna, vilket kan hjälpa tyget att följa måttliga kurvor under uppläggningen. Samma diagonala mönster bibehålls också vanligtvis på gjutna delar där kolfiberytan lämnas synlig.

Väven är bara en del av materialspecifikationen. Kolfiberkvalitet, ytvikt, hartssystem och laminatkonstruktion avgör hur tyget bidrar till den färdiga kompositen, medan formgeometrin och formningsprocessen påverkar hur den kan hanteras under produktionen.

Vad twillstrukturen förändras

I en kypertkonstruktion rör sig de sammanflätade punkterna gradvis över tyget istället för att bilda det upprepade en-över-en-under-mönstret av slätväv. Detta ger garnerna större frihet att förskjuta sig i förhållande till varandra när tyget placeras över en krökt yta.

Skillnaden blir mer märkbar på delar med skiftande konturer. Ett tyg som kan ta emot vissa rörelser i planet kan vara lättare att placera runt en måttlig kurva än en mer tätt sammanflätad konstruktion. Detta betyder dock inte att varje twilltyg kommer att drapera på samma sätt. Garnstorlek, tygvikt, vävtäthet och ytgeometri påverkar alla resultatet.

För snäva radier eller djupa tredimensionella former är ett formningsförsök användbart eftersom lokal skrynkling eller garnförvrängning endast kan bedömas exakt mot den faktiska geometrin.

Diagonalväv för synliga ytor

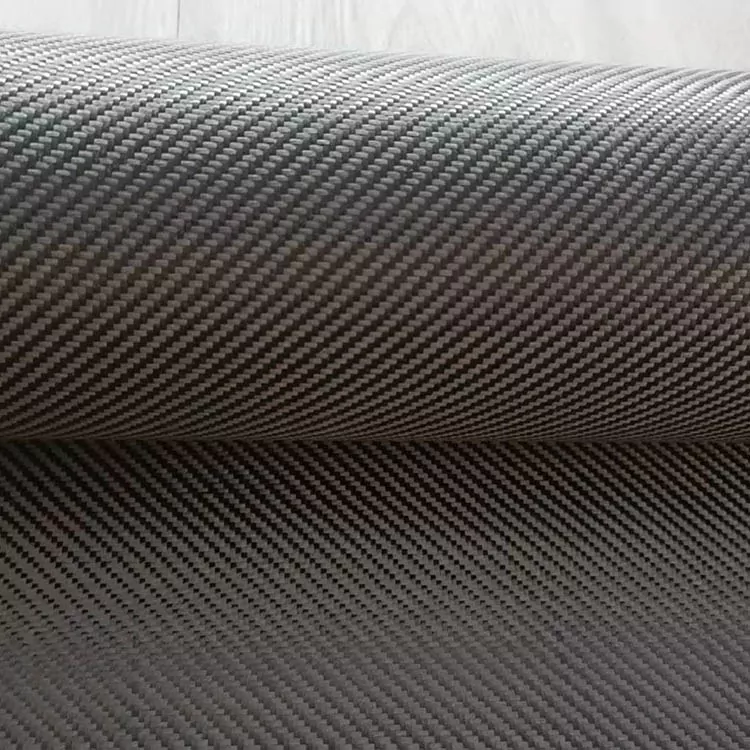

Det diagonala mönstret är en av de mest igenkännliga egenskaperna hos twill kolfibertyg. När det härdade laminatet är färdigbehandlat med en klar beläggning kan väven förbli synlig över komponentens yta.

Mönsterriktningen måste kontrolleras under skärning och uppläggning. Om två tygsektioner möts med olika orientering kommer de diagonala linjerna inte att fortsätta jämnt över fogen. På synliga paneler måste kapningslayout och skiktplacering därför beaktas innan formning.

Det slutliga utseendet påverkas också av hartsfördelning, konsolidering och ytbehandling. Mönstret som syns i det torra tyget kan ändras i definition efter att laminatet har formats och belagts.

Använda kypert på böjda komponenter

Twilltyg används ofta på komponenter som inte är helt plana, inklusive trimstycken, höljen, cykeldelar, motorcykelkomponenter och sportutrustning.

Tyget kan skäras som ett större stycke när ytan är relativt öppen, eller delas upp i mindre sektioner där geometrin förändras kraftigare. Större bitar minskar antalet leder men kan kräva mer justering under uppläggningen. Mindre bitar kan lättare följa lokala konturer, men fogarna måste placeras noggrant.

För en synlig kolyta bör skärmönstret också ta hänsyn till diagonalvävens riktning. Att bibehålla samma orientering mellan intilliggande delar kan vara viktigt när ett kontinuerligt visuellt mönster krävs.

Specifikation

Materialspecifikation för produktion

Den erforderliga tygvikten beaktas normalt tillsammans med mållaminattjockleken och formningsmetoden. En lägre ytvikt gör att fler individuella lager kan användas, medan ett tyngre tyg kan minska antalet lager som behövs för en given laminattjocklek.

Kolfiberkvalitet bör också specificeras separat från väven. Samma kypertkonstruktion kan tillverkas med olika fiberkvaliteter, och de resulterande kompositegenskaperna blir inte identiska.

Hartskompatibilitet är ett annat produktionsövervägande. Wet lay-up, vakuuminfusion, formpressning och prepreg-bearbetning har olika krav på hartsflöde, konsolidering och hantering. Tyget bör därför anpassas till den faktiska processen snarare än att endast specificeras av dess utseende.

Information att tillhandahålla för en materialförfrågan

En produktionsförfrågan är lättare att utvärdera när de grundläggande materialkraven är tydliga. Relevant information inkluderar:

· Twillvävkonstruktion

· Kolfiberkvalitet

· Tygvikt/GSM

· Obligatorisk bredd och rulllängd

· Måltjocklek eller laminattjocklek

· Hartssystem

· Gjutningsprocessen

· Komponentgeometri

· Synliga ytkrav

Om materialet ersätter ett befintligt tyg kan ett tillgängligt specifikationsblad eller prov också användas som referens. Detta är särskilt användbart när det nya materialet behöver passa en etablerad skärnings-, uppläggnings- eller formningsprocess.

Ansökningar

Twill Weave Carbon Fiber Fabric används i formgjutna kompositdelar där tyget måste rymma formade ytor eller ge ett definierat vävt utseende.

Biltillämpningar inkluderar inredning, paneler, lock och andra kolfiberkomponenter. Cykel- och motorcykeldelar kan använda vävd förstärkning på böjda sektioner där tyget behöver följa formytan.

Sportutrustning som paddlar, racketar och andra gjutna strukturer kan också innehålla materialet som en del av laminatet. Industriell utrustning och höljen kan använda vävd kolfiber där de nödvändiga mekaniska och dimensionella egenskaperna kan uppnås med det valda laminatet.

För elektroniska höljen eller komponenter placerade nära elektriska enheter, bör kolfibers elektriska ledningsförmåga beaktas vid fastställande av isolerings- och jordningskrav.

FAQ

Vad är Twill Weave Carbon Fiber Tyg?

Det är vävd kolfiberförstärkning gjord med en sammanflätad twillstruktur. Garnarrangemanget ger ett diagonalt ytmönster, medan den faktiska materialspecifikationen beror på kolfiberkvalitet, tygvikt och konstruktion.

Hur skiljer sig twill från slätväv?

Twill och slätväv använder olika garnsammanflätningssekvenser. Twill har ett diagonalt mönster och tillåter generellt mer garnrörelse, medan slätväv har en mer tätt upprepad over-under-struktur. Deras lämplighet beror på komponentens geometri och tillverkningsprocessen.

Vad betyder 2×2 twill?

2×2 beskriver en specifik kypertkonstruktion där garnerna går över två och under två i en upprepad sekvens. Om ett projekt kräver denna konstruktion, bör väven bekräftas i materialspecifikationen.

Kan twilltyg användas på böjda formar?

Ja. Den kan ta emot måttliga kurvor och ändrade konturer, men själva draperingen beror på tygvikt, garnkonstruktion och formgeometri. En formningsförsök är användbar för komplexa eller snäva delar.

Kan den användas för synliga kolfiberdelar?

Ja. Diagonalväven kan förbli synlig efter formning och ytbehandling. Konsekvent tygorientering under skärning och uppläggning är viktigt när ett enhetligt mönster krävs.

Kan tygets vikt och dimensioner anpassas?

Ja. Tygets vikt, bredd, längd och relaterade specifikationer kan definieras i enlighet med komponenten och tillverkningsprocessen.

Vilken information behövs för en offert?

Användbar information inkluderar vävkonstruktion, kolfiberkvalitet, GSM, bredd, rulllängd, kvantitet, applikation och formningsprocess. För synliga delar bör även erforderlig ytfinish och mönsterriktning anges.

Kan ett prov utvärderas före produktion?

Provutvärdering kan övervägas när tyget behöver kontrolleras med avseende på drapering, hartskompatibilitet, ytutseende eller bearbetningsbeteende med en specifik produktionsmetod.

Betyder twillväv högre styrka?

Nej. Enbart vävkonstruktionen fastställer inte styrkan eller styvheten hos den färdiga kompositen. Dessa egenskaper beror på kolfiberkvalitet, tygvikt, hartssystem, fiberorientering, fibervolym, laminattjocklek och bearbetningsförhållanden.
