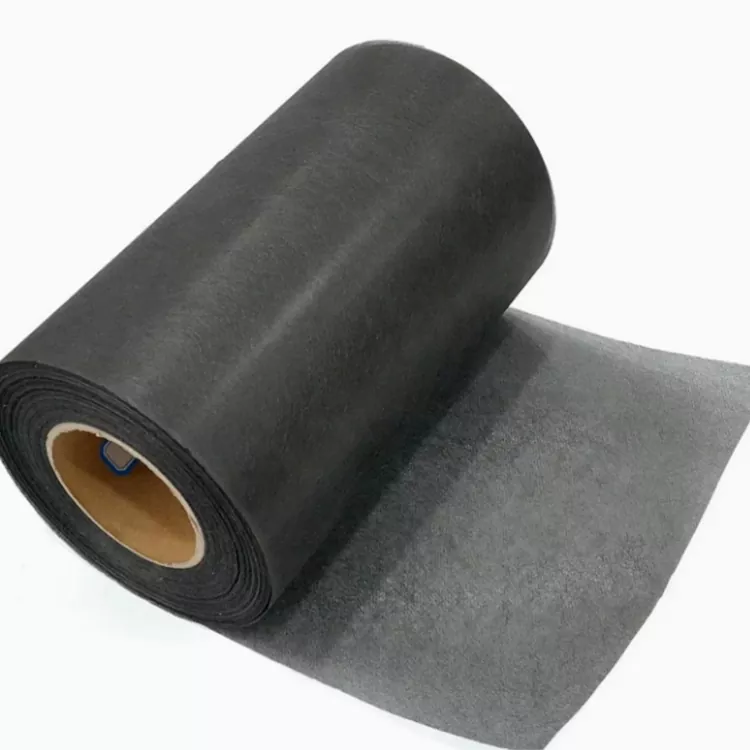

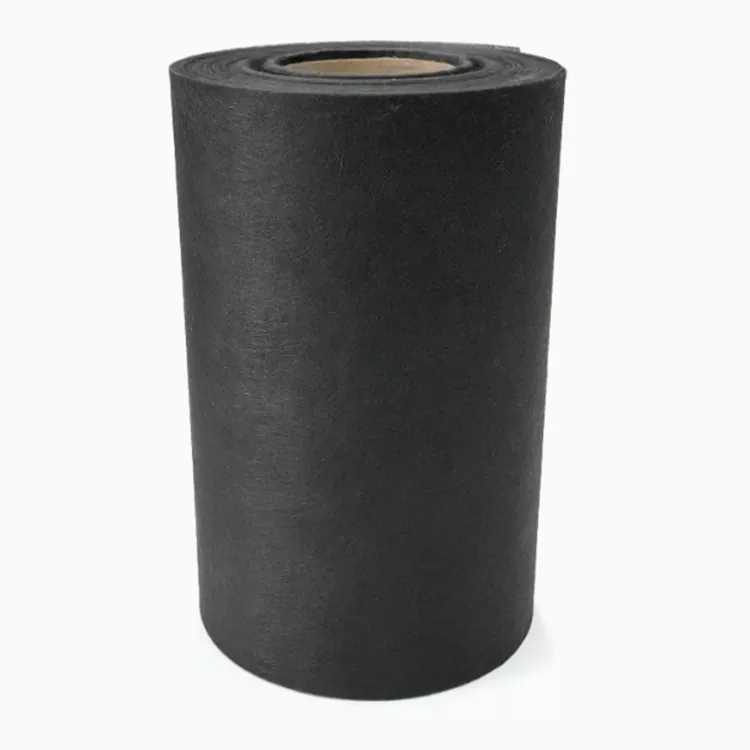

50g elektriskt ledande kolfiberfilt

För 50g elektriskt ledande kolfiberfilt är elektrisk ledningsförmåga inte bara en annan punkt på ett specifikationsblad. Det kan avgöra varför en tillverkare väljer kolfiber i första hand.

Kolfiber ger naturligt elektrisk ledningsförmåga utöver dess lätta och mekaniska egenskaper. När fibrerna fördelas genom ett non-woven-skikt kan materialet inkorporeras i en komposit- eller funktionskomponent där ett ledande kolfiberskikt krävs.

Den faktiska elektriska prestandan hos den färdiga produkten beror på faktorer som fiberfördelning, fiberinnehåll, skikttjocklek, kontakt mellan ledande ytor, hartsinnehåll, laminatdesign och hur komponenten är elektriskt ansluten. Av denna anledning rekommenderar vi att utvärdera den färdiga komponenten, istället för att välja materialet endast efter dess nominella vikt.

Konduktiva kolfiberfiltapplikationer

När vi diskuterar ytmaterial av kolfiber med tillverkare säger applikationen vanligtvis mer än produktnamnet.

En bränslecellskomponent har andra krav än ett elektroniskt hölje. Ett elektriskt värmeelement har ett annat designmål än ett EMI-skärmande hölje.

Samma 50 g kolfibermaterial kan därför inkorporeras på olika sätt beroende på slutprodukten.

Bränslecellskomponenter

Kolfiberns konduktivitet gör den relevant för utvalda bränsleceller och relaterade energitillämpningar.

Materialet kan fungera som en del av en ledande kompositstruktur där både elektriska egenskaper och lätt konstruktion beaktas.

För bränslecellstillämpningar bör dock det slutliga materialvalet även ta hänsyn till komponentens driftstemperatur, kemiska miljö, gas- eller vätskeexponering, tryck och elektriska krav.

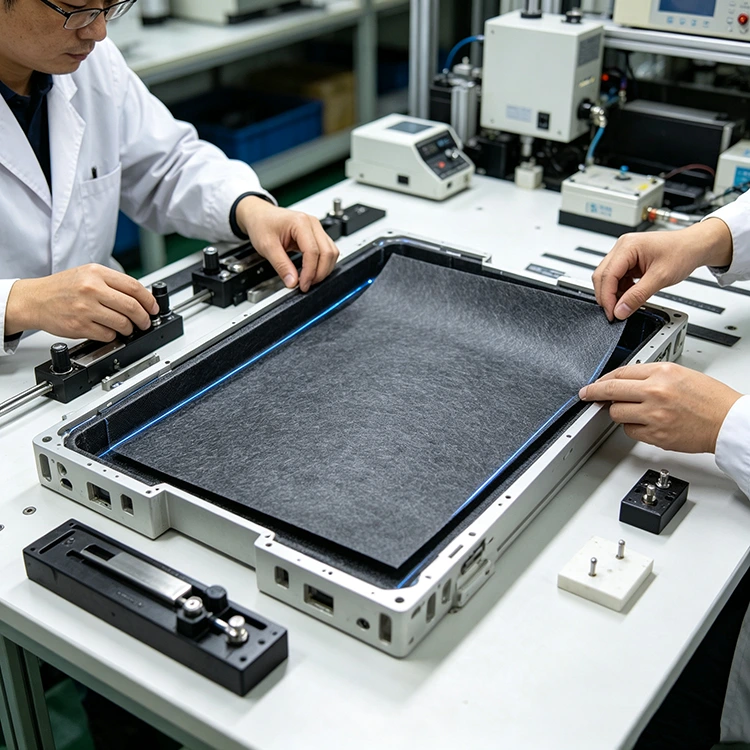

Elektroniska höljen

För elektronisk utrustning kan kolfibermaterial användas där en ledande yta krävs som en del av en elektromagnetisk eller RF-avskärmande design.

Kolfiberskiktet kan inkorporeras i ett gjutet hölje eller komposithölje.

Avskärmningseffektiviteten bestäms inte enbart av kolfibermaterialet. Kapslingsgeometri, elektrisk kontinuitet, jordning och konstruktion av fogar och öppningar kan ha en betydande effekt på den färdiga produkten.

Elvärmeprodukter

Konduktiv kolfiber kan också övervägas för värmerelaterade kompositprodukter.

När elektrisk ström passerar genom en lämpligt utformad kolfiberstruktur kan värme alstras. Det faktiska uppvärmningsbeteendet beror på resistans, fiberarrangemang, dimensioner, spänning, ström och termisk design.

Av denna anledning bör en värmeapplikation utvärderas enligt dess elektriska specifikation snarare än att anta att ett visst 50 g material ger en fast värmeeffekt.

Bil- och industrielektronik

Elektroniska komponenter för fordon kräver i allt högre grad lätta material tillsammans med elektriska och elektromagnetiska funktioner.

Ytmaterial av kolfiber kan införlivas i utvalda höljen, höljen och kompositkomponenter där dessa egenskaper är användbara.

Non-Woven Filt vs. Woven Carbon Fiber

50g elektriskt ledande kolfiberfilt är inte en direkt ersättning för vävt kolfibertyg. De två materialen har olika fiberstruktur och är utvalda för olika roller i en komposit.

Vävd kolfiber använder kontinuerliga garn arrangerade i definierade riktningar. Denna konstruktion används ofta när fiberorientering och riktad förstärkning är viktiga för laminatdesignen.

Filten innehåller hackade kolfibrer fördelade över hela mattan snarare än kontinuerliga garn som följer ett fast mönster. Dess non-woven struktur är lämplig för applikationer där yttäckning, elektrisk kontinuitet, hartsupptagning eller överensstämmelse med en gjuten form är viktigare än riktad förstärkning.

Skillnaden i struktur påverkar materialhantering, uppläggning och konstruktionen av det färdiga laminatet, så valet bör baseras på den funktion som krävs av kolfiberskiktet.

Vad betyder 50g?

50g-beteckningen hänvisar till materialets nominella vikt per ytenhet. Den beskriver hur mycket fibermaterial som finns över en given yta, men definierar inte i sig elektrisk ledningsförmåga, resistans eller mekanisk hållfasthet.

Två kolfiberfiltar med samma nominella ytvikt kan ha olika egenskaper när deras fibertyp, fiberfördelning, tjocklek, hartsinnehåll eller bearbetningsförhållanden är olika.

För en produktionsapplikation bör därför ytvikten beaktas tillsammans med tjocklek, dimensioner, kolfibertyp, hartssystem, bearbetningsmetod och de elektriska kraven för den färdiga komponenten.

Bearbetning och komposittillverkning

Materialet är tillverkat av hackad kolfiber genom fiberspridning och våtformningsprocesser. Det resulterande non-woven-skiktet kan skäras och införlivas i hartsbaserade kompositstrukturer.

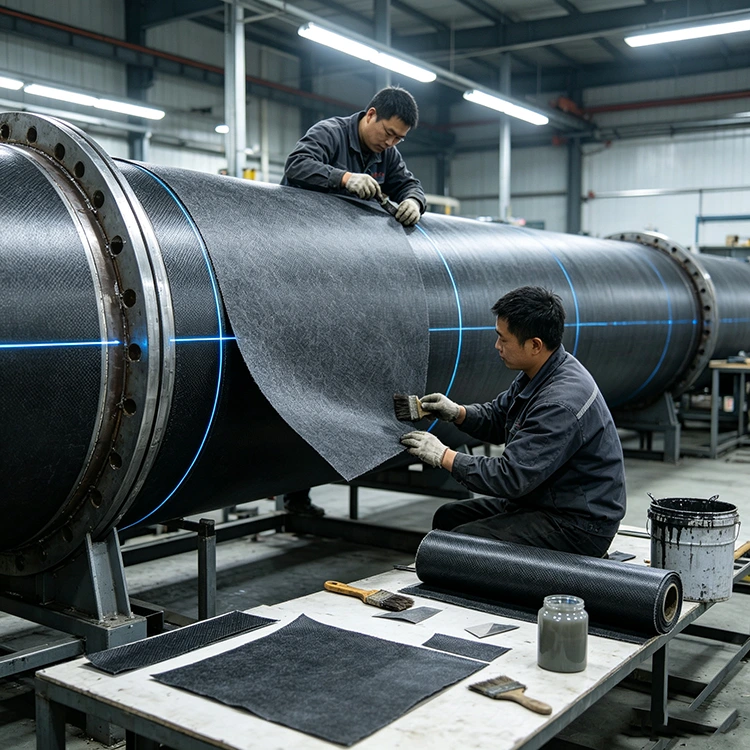

Bearbetningsmetoden påverkar hur fiberskiktet vätas, konsolideras och integreras i laminatet. Vid handuppläggning är hartsapplicering och fiberplacering viktiga faktorer. Vakuumassisterad bearbetning lägger större vikt vid hartsflöde och konsolidering, medan prepreg-applikationer kräver lämpligt hartsinnehåll och härdningsförhållanden.

Bearbetningsparametrar kan därför variera mellan produktionsmetoder även när materialet har samma nominella 50g-specifikation. För applikationer med definierade elektriska krav bör den bearbetade kompositen utvärderas snarare än att endast förlita sig på materialspecifikationen.

Faktorer som påverkar elektrisk prestanda

Ett ledande kolfiberskikt är bara en del av det elektriska systemet. Den färdiga komponentens prestanda formas också av dess konstruktion och bearbetning.

Ett definierat skärmningsvärde eller elektriskt motstånd kan inte bestämmas enbart från kolfibermaterialet. Fiberfördelning, lagertjocklek, hartsinnehåll och elektriska kontaktförhållanden har alla en effekt.

Nyckelfaktorer inkluderar:

· Fiberdistribution

· Innehåll av kolfiber

· Hartsinnehåll

· Lagertjocklek

· Elektrisk kontaktyta

· Jordningsdesign

· Komponentgeometri

· Öppningar och skarvar

· Bearbetnings- och härdningsförhållanden

För applikationer med ett specificerat motstånd eller skärmningsmål ska det erforderliga värdet inkluderas i materialspecifikationen. Detta gör att kolfiberskiktet kan utvärderas i förhållande till den faktiska komponentdesignen och det elektriska systemet.

Produktspecifikation

Applikationsspecifik leverans

Yuruis har levererat fiberkompositmaterial sedan 2017, inklusive kolfibermaterial, E-glas roving, glasfibermattor och FRP-produkter. Produktionen stöds av formnings-, skär- och inspektionsutrustning för olika kompositmaterialformat.

För ledande kolfiberfilt är applikationen en del av materialspecifikationen. Ett material avsett för ett elektroniskt hölje kan kräva andra egenskaper än det som används i ett värmeelement, bränslecellskomponent eller kompositdel för fordon.

Av denna anledning kan produktspecifikationen definieras enligt den färdiga komponenten, bearbetningsmetod och nödvändiga elektriska egenskaper. Bredd, tjocklek, längd och andra dimensioner kan också anpassas för produktionskrav.

Den listade produktionskapaciteten är 2 miljoner m² per år.

Information för en offertförfrågan

För en offert eller provutvärdering ger följande information en praktisk grund för materialval och prissättning.

Ansökan

Ange avsedd användning, såsom ett elektroniskt hölje, värmeelement, bränslecellskomponent, bildel eller EMI-skärmningsstruktur.

Elektriska krav

Ange målresistans, konduktivitet, skärmningsprestanda eller andra elektriska specifikationer när sådana finns.

Materialdimensioner

Inkludera erforderlig bredd, tjocklek, längd och eventuella färdiga mått eller skärkrav.

Sammansatt process

Ange den avsedda processen, såsom handuppläggning, vakuumassisterad bearbetning, prepreg eller annan formningsmetod.

Hartssystem

Ange hartssystemet, såsom epoxi, polyester eller vinylester, om filten ska ingå i en komposit.

Kvantitet och leverans

Ange den uppskattade kvantiteten, oavsett om det är för provtagning, provproduktion eller regelbunden leverans, tillsammans med leveransland eller hamn.

En ritning, befintlig materialspecifikation eller prov kan också tillhandahållas när materialet är avsett för en definierad komponent.

FAQ

Är 50g elektriskt ledande kolfiberfilt elektriskt ledande?

Kolfiber i sig är elektriskt ledande, och detta icke-vävda kolfibermaterial kan införlivas i ledande kompositstrukturer. Det faktiska elektriska motståndet eller konduktiviteten hos den färdiga produkten beror på fiberfördelning, hartsinnehåll, tjocklek, anslutningar och övergripande komponentdesign.

Vad är skillnaden mellan 50g kolfiberfilt och vävt kolfibertyg?

Materialet på 50 g använder hackad kolfiber i en ovävd struktur, medan vävt kolfibertyg använder fibrer arrangerade i definierade riktningar. Den ovävda formen är mer lämpad för yttäckning och överensstämmelse med gjutna former, medan vävt tyg vanligtvis används när riktad strukturell förstärkning krävs.

Kan den användas för EMI- eller RF-skärmning?

Den kan införlivas i kompositstrukturer utformade för elektromagnetisk eller RF-skärmning eftersom kolfiber ger elektrisk ledningsförmåga. Skärmningsprestanda måste dock utvärderas på den färdiga kapslingen eller komponenten snarare än antas utifrån materialnamnet enbart.

Kan detta material användas för elvärmeprodukter?

Kolfiber kan användas i elektriska uppvärmningsapplikationer eftersom dess elektriska motstånd tillåter värmegenerering när ström passerar genom en lämpligt utformad struktur. Den erforderliga materialspecifikationen beror på spänning, motstånd, dimensioner, temperatur och värmedesign.

Är vikten på 50 g anpassningsbar?

Den listade produkten är en 50g-specifikation, medan dimensioner och tjocklek kan anpassas. Om en annan ytvikt krävs för en specifik applikation, bör detta bekräftas med Yuruis före produktion.

Kan den användas med epoxi- eller polyesterharts?

Materialet är avsett för kompositapplikationer och kan inkorporeras i hartsbaserade strukturer. Lämpligt harts bör väljas enligt den slutliga applikationen, härdningsprocessen och kemiska eller termiska krav.

Kan Yuruis tillhandahålla prover för applikationstestning?

Provkrav kan diskuteras enligt den avsedda tillämpningen och specifikationen. För elektriska applikationer är det användbart att tillhandahålla målelektrisk prestanda och bearbetningsmetod tillsammans med provbegäran.

Vilken information behövs för en produktionsoffert?

Ange applikation, erforderlig bredd och tjocklek, uppskattad kvantitet, hartssystem, gjutprocess och leveransdestination. Om konduktivitet, resistans eller skärmningsprestanda är kritiska, inkludera även målvärdet.
