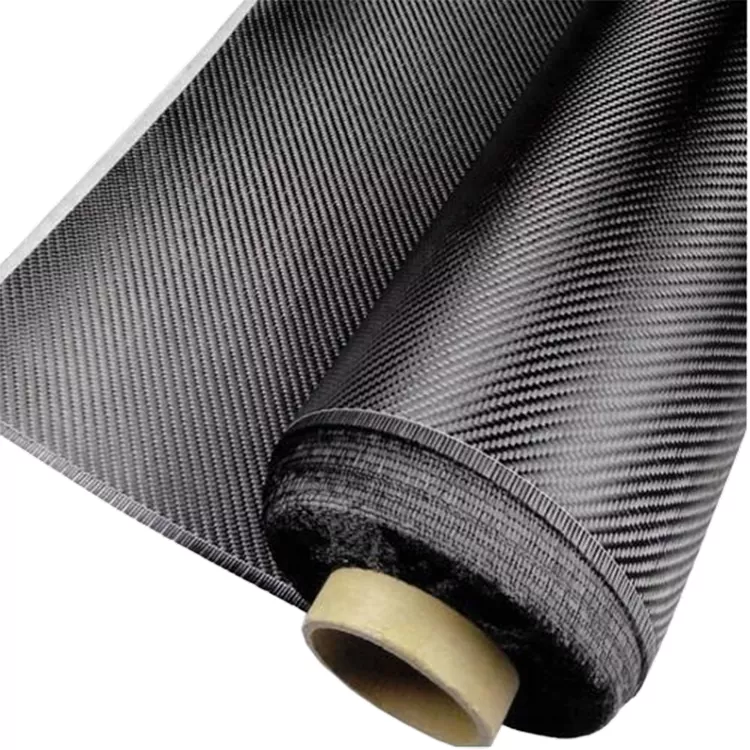

Twill 3K Prepreg kolfiber

Twill 3K Prepreg Carbon Fiber kombinerar en 3K kolfiberförstärkning, twillväv och förimpregnerat harts i ett material. Twillkonstruktionen skapar ett igenkännbart diagonalt mönster, medan prepreg-formatet ger ett kontrollerat material för komposituppläggning och gjutning.

I denna specifikation hänvisar "3K" till en kolfiberduk som innehåller cirka 3 000 individuella filament. "Twill" beskriver garninterlacing-mönstret, medan "prepreg" betyder att kolfibern redan har impregnerats med en hartsmatris innan formningen. Dessa tre egenskaper beskriver olika aspekter av materialet och bör beaktas separat vid val av kompositarmering.

Twill-väv och prepreg-struktur

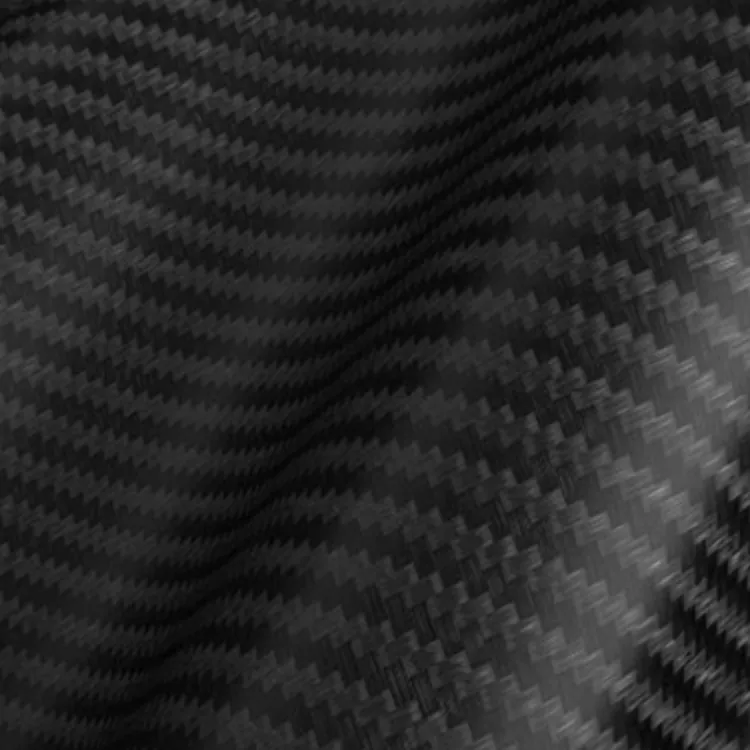

Twillstrukturen påverkar armeringens utseende och hantering vid uppläggning. Jämfört med en slätväv är det diagonala mönstret mer synligt och tyget kan följa måttliga kurvor och formade formytor med mindre begränsning av tygets rörelse.

Prepreg-tillståndet är ett separat övervägande. Till skillnad från torrt kolfibertyg, är förstärkningen försedd med harts som redan har införts i materialet. Detta ger en definierad utgångspunkt för formningsprocessen, medan de slutliga kompositegenskaperna beror på kolfiberkvalitet, hartssystem, fiberorientering, laminattjocklek, fibervolymfraktion och härdningsförhållanden.

Twill och slätväv

Valet mellan kypert och slätväv är vanligtvis relaterat till ytans utseende, tyghantering och den färdiga delens geometri. Twill ger det karakteristiska diagonala mönstret, medan slätväv har en regelbunden över-under-struktur och kan ge en mer stabil tygkonstruktion under konventionell uppläggning.

Materialval efter tillverkningsprocess

Det är ett alternativ inom ett bredare utbud av kolfiberförstärkningsformat. Lämpligt material beror på om tillverkningsprocessen kräver ett förimpregnerat system, torrt tyg, enkelriktad förstärkning eller en annan hartsteknik.

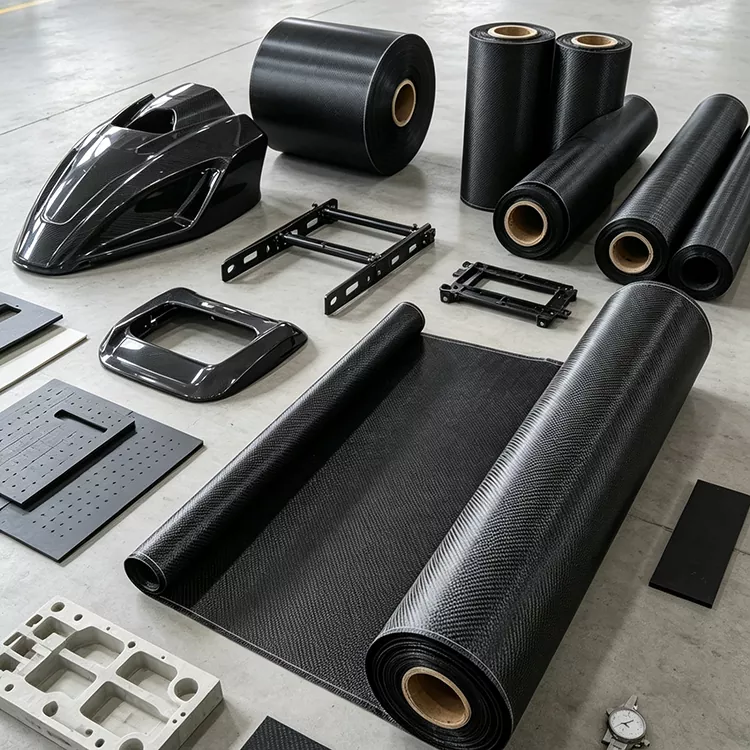

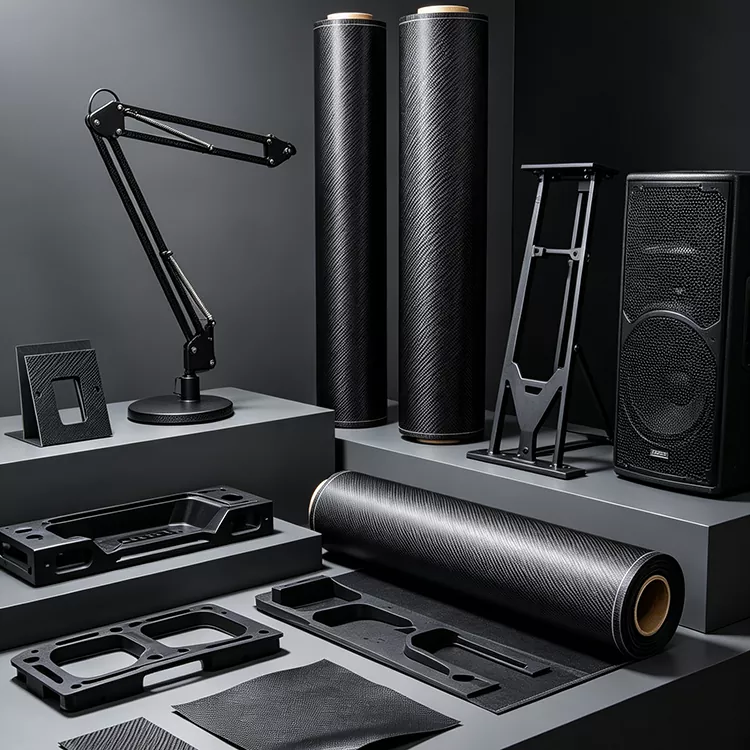

Användningsområden

Materialet kan övervägas för kompositdetaljer där kombinationen av kolfiberarmering, kypert ytmönster och prepreg-bearbetning passar produktionskraven. Den slutliga laminatdesignen bör fastställas i enlighet med detaljens geometri, belastningsförhållanden och formningsprocessen.

Sportutrustning

Cykelkomponenter, racketstrukturer, paddlar, golfrelaterade komponenter och andra sportprodukter kan använda detta material när en kontrollerad laminatstruktur och synlig kolyta krävs.

Fordonskomponenter

Tillämpningar kan omfatta interiörkomponenter, lättviktspaneler, trim, förstärkning och prestandaorienterade kompositkomponenter. Fiberorientering, laminattjocklek och hartsegenskaper bör väljas i enlighet med design- och tillverkningskraven för varje komponent.

Industriella kompositdelar

Kåpor, höljen, paneler, konsoler och lätta konstruktionskomponenter är potentiella applikationer där förstärkning, dimensionskrav och ytutseende måste beaktas tillsammans.

Elektroniska höljen

Kolfiber kan ge låg vikt och strukturellt stöd för vissa huskonstruktioner. Eftersom kolfiber är elektriskt ledande bör krav på elektrisk isolering beaktas när materialet används runt känsliga elektroniska komponenter.

Specifikation

Standardproduktinformationen visas nedan. Storlek och andra bearbetningskrav kan bekräftas enligt avsedd användning och produktionsmetod.

Prepreg urval och bearbetning

För Twill 3K Prepreg Carbon Fiber är hartssystemet en viktig del av materialspecifikationen eftersom det påverkar lagring, hantering, härdning och den slutliga kompositstrukturen. Den nuvarande specifikationen listar hartset som en hartsmatris som ska bekräftas, så det erforderliga hartssystemet bör etableras före produktion.

För en produktionsorder kan användbar teknisk information inkludera hartstyp, hartsinnehåll, härdningstemperatur, härdningstid, lagringstemperatur, tillåten uttid, gjuttryck och avsedd gjutmetod. Dessa parametrar bör vara kompatibla med kundens utrustning och geometrin hos den färdiga komponenten.

Bredd och tjocklek bör också bekräftas före produktion. För formade komponenter kan formgeometri och laminatupplägg påverka materialval och skärkrav. När materialet introduceras i upprepad produktion kan provutvärdering hjälpa till att bekräfta hanterings-, formnings- och härdningsförhållanden innan större kvantiteter planeras.

Vad du ska bekräfta innan du beställer

Innan du beställer kan kunder tillhandahålla erforderlig bredd, tjocklek, kvantitet, komponentdimensioner, formningsmetod och förväntade härdningsförhållanden. Om ett specifikt hartssystem krävs, bör hartstypen och relevanta bearbetningsparametrar också inkluderas.

För synliga kolkomponenter bör den erforderliga kypertorienteringen och ytutseendet diskuteras tillsammans med formdesignen och efterbehandlingsprocessen. För tekniska komponenter kan fiberorientering, laminattjocklek och hartsegenskaper ha större inverkan på den slutliga delen än bara vävens utseende.

För anpassade krav kan ritningar, laminatspecifikationer eller befintliga prover tillhandahållas för materialbedömning. Denna information hjälper till att bestämma lämplig materialstorlek och bearbetningskrav innan tillverkning på beställning.

FAQ

Vad betyder 3K i materialet?

3K hänvisar till det ungefärliga antalet enskilda filament i kolfibertown, vilket är cirka 3 000 filament. Den beskriver dragstorleken och definierar inte i sig styrkan eller mekaniska egenskaper hos den färdiga kompositen.

Varför välja twill istället för slätväv?

Twill ger ett igenkännbart diagonalt mönster och kan erbjuda användbara draperingsegenskaper för formade ytor. Valet bör baseras på önskat ytutseende, tyghantering, formgeometri och laminatdesign.

Levereras det som torrt kolfibertyg?

Nej. Detta material levereras som prepreg, vilket innebär att kolfiberarmeringen redan har impregnerats med harts. Torrt kolfibertyg levereras utan det förapplicerade hartset och kräver att harts introduceras under en senare komposittillverkningsprocess.

Kan den användas för synliga kolfiberdelar?

Ja. Twillkonstruktionen skapar ett synligt diagonalt mönster som kan utgöra en del av den färdiga ytdesignen. Det slutliga utseendet beror också på fiberinriktning, hartssystem, formytan, konsolidering och ytbehandlingsförhållanden.

Vilken hartsinformation bör bekräftas innan du beställer?

Hartstyp, hartsinnehåll, härdningstemperatur, härdningstid och lagringskrav bör bekräftas före produktion. Lämpliga parametrar beror på valt hartssystem och kundens formningsutrustning.

Kan bredden och tjockleken anpassas?

Ja. Bredd och tjocklek kan specificeras enligt kundens krav. Genom att tillhandahålla den avsedda applikationen, komponentdimensionerna och gjutprocessen hjälper det att definiera det nödvändiga materialformatet.

Vilken information behövs för en offert?

Ange önskad storlek, tjocklek, kvantitet, applikation, formningsmetod och hartskrav om redan definierats. Ritningar, laminatspecifikationer eller prover kan också tillhandahållas när materialet behöver matcha en befintlig kompositkomponent.
