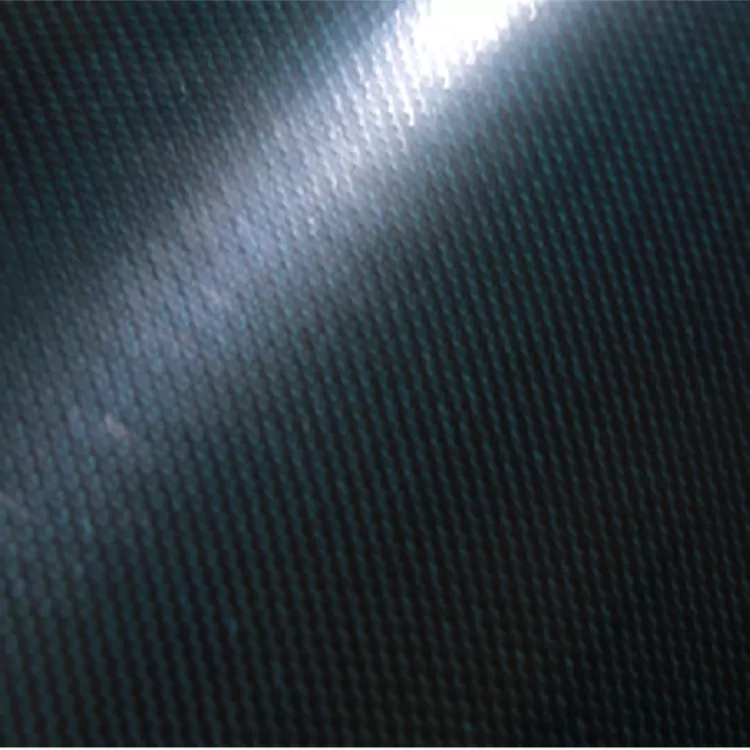

3K UD och dubbelriktad kolfiber Prepreg-tyg

3K UD och Bidirectional Carbon Fiber Prepreg Fabric kombinerar 3K kolfiberförstärkning med en förimpregnerad hartsmatris i två olika fiberarrangemang. UD-konstruktion koncentrerar de kontinuerliga fibrerna huvudsakligen längs en riktning, medan dubbelriktad konstruktion ger förstärkning i två huvudsakliga riktningar. Valet mellan dem är främst relaterat till lastvägen, laminatstrukturen och geometrin hos den färdiga kompositdelen.

För komposittillverkare är denna distinktion viktigare än bara 3K-beteckningen. En komponent med en dominerande drag-, böj- eller axiell belastning kan dra nytta av ett laminat byggt runt en definierad fiberriktning, medan en panel eller skal som utsätts för belastningar i två riktningar kan kräva ett mer balanserat armeringsarrangemang.

UD och dubbelriktad fiberkonstruktion

Med UD-konstruktion koncentreras de kontinuerliga kolfibrerna huvudsakligen längs en riktning. Detta gör materialet lämpligt för komponenter där den tekniska designen har en tydlig primär lastväg, såsom axlar, balkar, stänger och långsträckta konstruktionssektioner.

Dubbelriktad konstruktion ger förstärkning i två huvudsakliga riktningar. Det kan övervägas för paneler, lock, höljen och andra komponenter där laminatet behöver bära laster över två axlar snarare än övervägande i en riktning.

Fiberarrangemanget bestämmer inte själva prestandan för den färdiga delen. Fiberkvalitet, fibervolymfraktion, hartssystem, laminatorientering, antal skikt, konsoliderings- och härdningsförhållanden bidrar alla till de slutliga kompositegenskaperna.

Vad betyder 3K?

3K-beteckningen hänvisar till en kolfiberduk som innehåller cirka 3 000 individuella filament. Den beskriver storleken på fiberbunten snarare än en specifik styrka.

För materialval bör därför 3K övervägas tillsammans med kolfiberkvalitet, hartssystem och förstärkningskonstruktion. En 3K-tow kan användas i olika laminatarkitekturer, och de slutliga kompositegenskaperna beror på hur armeringen orienteras, konsolideras och härdas.

Denna distinktion är särskilt relevant när man jämför UD och dubbelriktade material. 3K-beteckningen identifierar fibertow, medan UD eller dubbelriktad konstruktion beskriver hur den förstärkningen är anordnad i prepreg.

Materialinformation

Välja fiberriktning

För 3K UD och Bidirectional Carbon Fiber Prepreg Fabric är den första praktiska frågan hur den färdiga komponenten förväntas bära sin last. Armeringen bör arrangeras så att laminatet ger material där designen kräver det, snarare än att välja UD eller dubbelriktad konstruktion endast baserat på tygets utseende.

UD konstruktion

UD-förstärkning anses vanligtvis för axlar, stänger, balkar och andra långsträckta delar med en definierad primär lastriktning. Ytterligare off-axis skikt kan införlivas i ett laminat när komponenten också behöver förstärkas i sekundära riktningar.

Dubbelriktad konstruktion

Dubbelriktad förstärkning kan övervägas för paneler, lock, höljen och andra delar där belastningar eller styvhetskrav sträcker sig över två huvudriktningar. Den faktiska balansen mellan de två riktningarna beror på konstruktionen av materialet och laminatschemat.

Laminatdesign

Prepreg-konstruktionen bör utvärderas som en del av det kompletta laminatet snarare än som ett isolerat ark. Fiberorientering, skiktsekvens, tjocklek, hartsinnehåll och konsolideringsförhållanden påverkar hur belastningar överförs genom den färdiga kompositen.

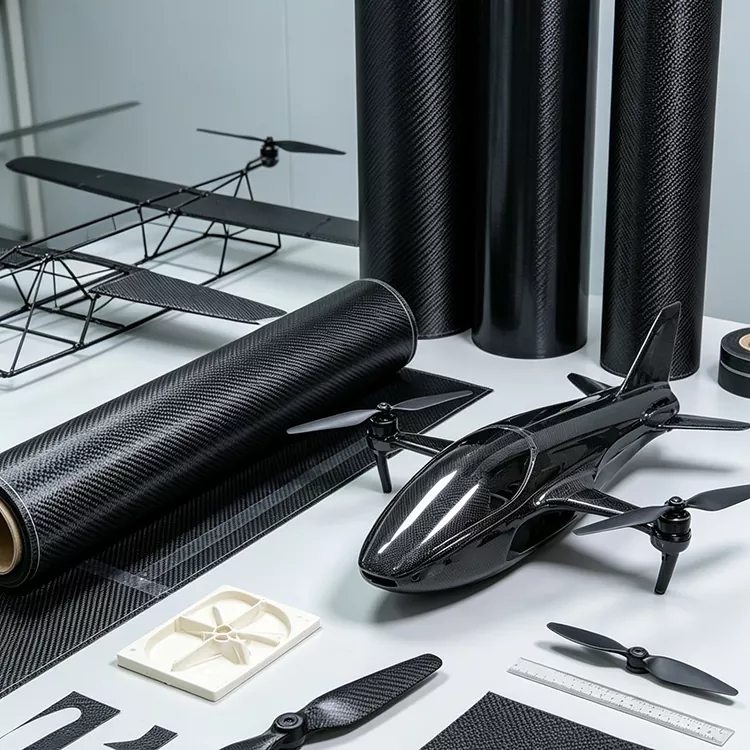

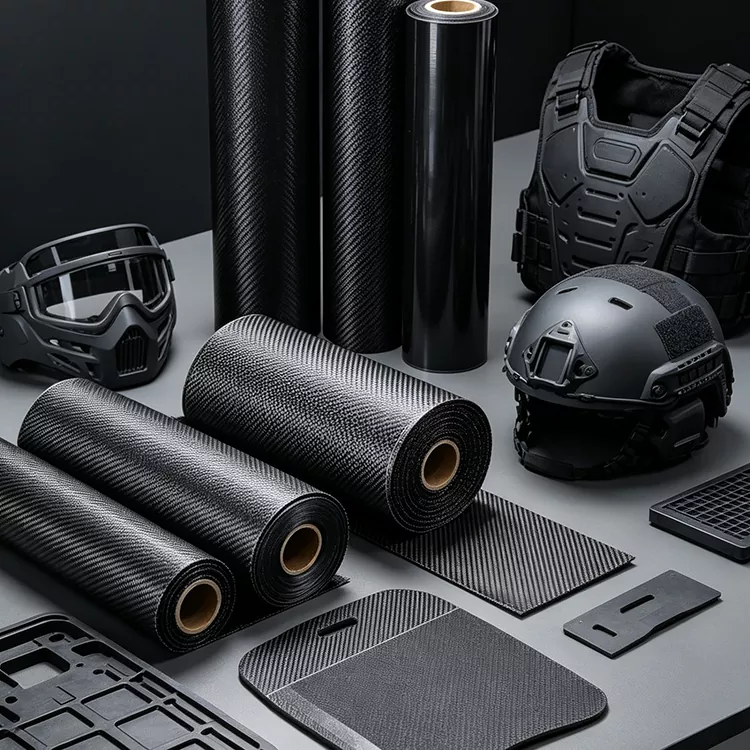

Typiska applikationer

Materialet kan övervägas för kompositkomponenter där riktad förstärkning och kontrollerat hartsinnehåll krävs. Den lämpliga konstruktionen beror på detaljens geometri, belastningstillstånd, formningsmetod och erforderlig laminattjocklek.

Sportutrustning

Materialet kan användas i lätta sportkonstruktioner där styvhet, utmattningsbeteende och massa är viktiga designhänsyn. Potentiella applikationer inkluderar golfskaft, cykelkomponenter, racketstrukturer, paddlar och andra gjutna kompositdelar.

Fordonskomponenter

Fordonsapplikationer kan inkludera lättviktspaneler, förstärkningskomponenter, utvalda konstruktionsdelar och prestandaorienterade komponenter. UD-konstruktion kan övervägas där delen har en definierad primär lastväg, medan dubbelriktad förstärkning kan användas där stöd över två axlar krävs.

Industriella kompositdelar

Industriella applikationer kan innefatta paneler, höljen, konsoler, balkar, stänger och lättviktskomponenter. Den föredragna konstruktionen beror på om komponenten har en dominerande lastriktning eller kräver förstärkning i flera riktningar.

Elektronisk utrustning

För utvalda utrustningshöljen och strukturella komponenter kan kolfiber ge låg vikt och strukturellt stöd. Eftersom kolfiber är elektriskt ledande bör elektrisk isolering och elektromagnetiska krav betraktas som en del av den kompletta monteringsdesignen.

Materialval före produktion

För ett nytt kompositprojekt bör materialet specificeras enligt komponenten och tillverkningsprocessen snarare än efter produktnamn enbart. Viktig information inkluderar erforderlig fiberkonstruktion, hartssystem, bredd, tjocklek, laminatschema och formningsmetod.

För UD-delar bör den primära fiberriktningen identifieras tillsammans med eventuell förstärkning utanför axeln. För dubbelriktade delar bör den nödvändiga förstärkningsbalansen och skiktorienteringen bekräftas. Dessa detaljer hjälper till att avgöra om materialspecifikationen överensstämmer med den avsedda lastvägen.

Hartskrav bör också bekräftas före produktion. Eftersom detta är ett prepreg-material påverkar hartssystemet och hartsinnehållet hantering, lagring, formning och härdningsförhållanden. När materialet integreras i en befintlig produktionsprocess kan kundens aktuella bearbetningsparametrar eller materialspecifikation användas som referens.

FAQ

Vad är 3K UD kolfiber prepreg?

Det är en prepreg som använder 3K kolfiberförstärkning som är arrangerad övervägande i en riktning och kombinerad med en hartsmatris före formning. Den är lämplig för kompositdetaljer där förstärkning behöver följa en definierad lastriktning.

Vad är skillnaden mellan UD och dubbelriktad kolfiber?

UD placerar de flesta av de kontinuerliga fibrerna längs en primär riktning. Dubbelriktad konstruktion ger förstärkning i två huvudsakliga riktningar. Valet beror på belastningsförhållandena, delens geometri och laminatdesignen för den färdiga komponenten.

Innehåller materialet redan harts?

Ja. Detta är ett prepreg-material, vilket betyder att kolfiberförstärkningen redan har kombinerats med en hartsmatris. Det specifika hartssystemet och hartsinnehållet bör bekräftas för den valda specifikationen.

Är 3K detsamma som styrka?

Nr 3K beskriver det ungefärliga antalet glödtrådar för kolfiberkabeln. Slutlig kompositprestanda beror också på fiberkvalitet, hartssystem, fibervolymfraktion, laminatorientering och härdningsförhållanden.

Kan materialet anpassas?

Ja. Yuruis tillhandahåller tillverkning på beställning och kan diskutera anpassad storlek, bredd och andra projektkrav enligt den avsedda applikationen och tillverkningsprocessen.

Vilka industrier använder denna typ av prepreg?

Tillämpningar kan omfatta sportutrustning, fordonskomponenter och industriella kompositdelar. Utvalda strukturer för elektronisk utrustning kan också använda kolfiberkompositer när material- och elektriska krav är kompatibla med applikationen.

Vilken information ska jag lämna när jag begär en offert?

Att tillhandahålla erforderlig bredd, tjocklek, fiberkonstruktion, hartsbehov, applicering, formningsmetod och uppskattad kvantitet kommer att hjälpa till att bestämma lämplig specifikation. För strukturella delar kan ett ritnings- eller laminatschema också vara användbart för att bekräfta den önskade fiberorienteringen.
