Ytmatta av kolfiber för förstärkningsskikt

Ytmattor av kolfiber används i kompositlaminat när ett fördelat lager av hackad kolfiber krävs nära laminatytan eller mellan förstärkningsskikten. Ytmatta av kolfiber för förstärkningsskikt är ett non-woven material tillverkat av hackade kolfibrer. Det används normalt tillsammans med den huvudsakliga strukturella förstärkningen, med materialspecifikationen vald enligt laminatkonstruktionen, hartssystemet och gjutprocessen.

Laminatläge

Ett kompositlaminat kan innehålla vävt koltyg, enkelriktad fiber, glasfiber, kärnmaterial och harts i olika kombinationer. Varje lager har en definierad position och funktion.

En förenklad konstruktion kan ordnas som:

Yta / Hartslager
↓
Ytmatta av kolfiber
↓
Primär kol- eller glasfiberförstärkning
↓
Kärna eller ytterligare laminatlager

Denna sekvens är bara ett exempel. Den faktiska positionen bestäms av delens design och tillverkningsprocessen. Mattan används i allmänhet inte i stället för den bärande huvudarmeringen.

Materialstruktur

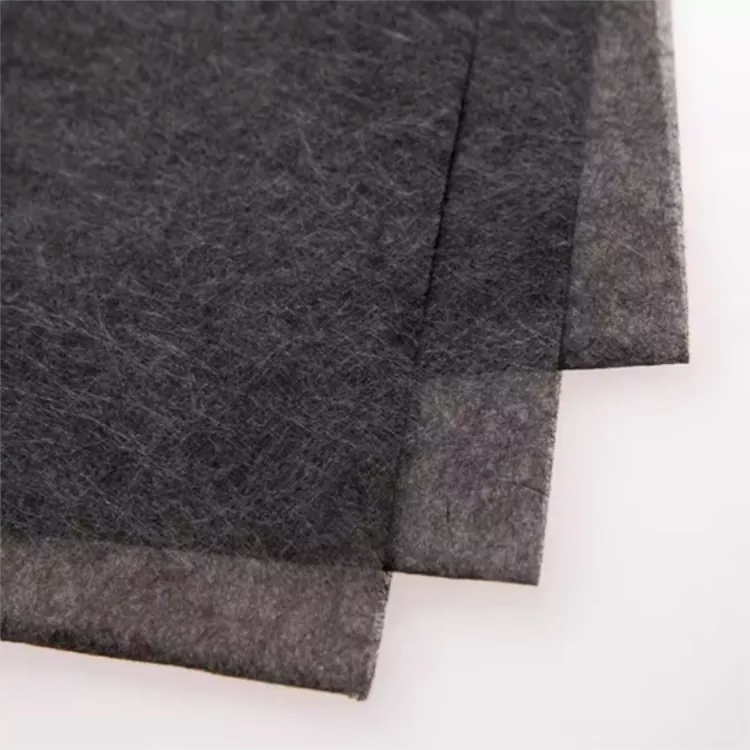

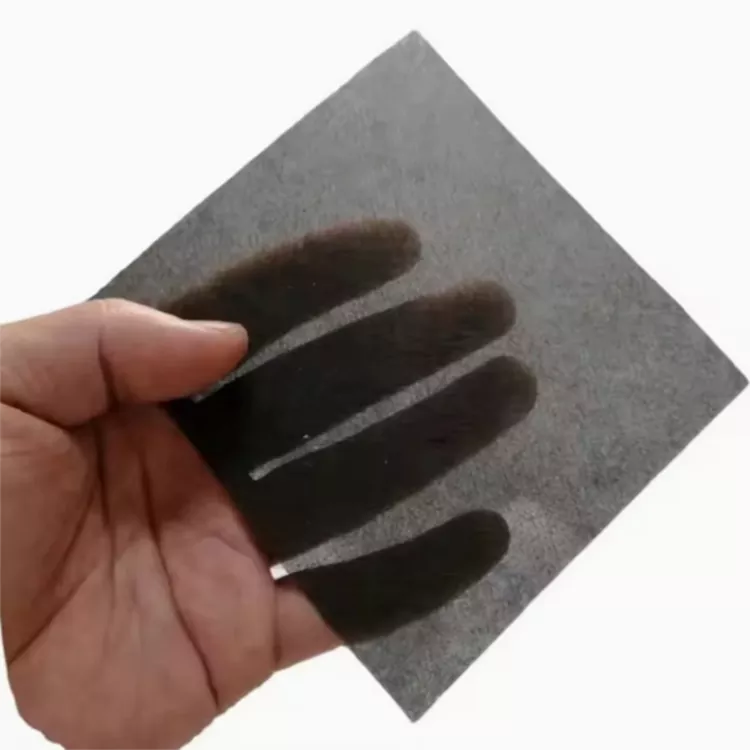

Materialet består av hackade kolfibrer fördelade i en non-woven mattstruktur. Till skillnad från vävt koltyg följer inte fibrerna ett fast varp- och väftarrangemang.

Denna struktur tillåter mattan att täcka en yta utan att införa en annan definierad fiberriktning. Den kan också anpassas till krökta sektioner av en gjuten del, beroende på ytvikt, tjocklek och geometri.

Materialet kan tjäna som ett ytskikt, ett sekundärt förstärkningsskikt eller ett kolfiberskikt i ett flermaterialslaminat. Dess bidrag till den färdiga delen bestäms av mängden tillsatt kolfiber, dess placering i laminatet och den omgivande förstärkningen.

Ytmatta och strukturell förstärkning

De två materialen bör inte väljas på samma grund. Strukturell förstärkning specificeras normalt efter belastning, fiberriktning och erforderliga mekaniska egenskaper. En ytmatta är mer intresserad av distribuerad fibertäckning, laminatkonstruktion och lokala ytkrav.

Välja mattvikt

Arealvikt är en av huvudparametrarna när man anger en kolfibermatta. Ett lättare material kan användas där endast ett tunt fördelat lager krävs, medan en tyngre specifikation tillför mer kolfiber till laminatet.

Vikt bör beaktas tillsammans med tjocklek och hartsupptagning. Den erforderliga specifikationen ändras också med mattans position, antalet förstärkningslager och måltjockleken för den färdiga komponenten.

Yuruis tillhandahåller flera specifikationer för ytvikt snarare än en fast vikt. Kunder kan tillhandahålla en befintlig specifikation, laminatritning eller prov när en specifik vikt behöver matchas.

En praktisk urvalssekvens är:

Arealvikt → Tjocklek → Hartsinnehåll → Laminatposition → Krav på färdiga delar

Materialspecifikation

Typiska applikationer

Materialet är avsett för kompositkomponenter som innehåller ett fördelat kolfiberskikt. Den faktiska konstruktionen varierar beroende på detaljens geometri, armeringssystem och tillverkningsmetod.

Fordonskomponenter

Den kan integreras i utvalda paneler, lock, höljen och invändiga kompositdelar där ett kolfiberskikt ingår i laminatet.

Industriella kompositdelar

Industriella gjutna komponenter kan kombinera mattan med vävda, enkelriktade eller andra förstärkningsmaterial för att bygga ett flerskiktslaminat.

CFRP paneler och skal

För paneler, höljen och strukturer av skaltyp ger non-woven-arrangemanget distribuerad kolfibertäckning utan att lägga till en fast vävd fiberriktning.

FRP- och CFRP-produkter

Mattan kan införlivas i laminerade FRP- eller CFRP-strukturer där materialkraven kräver hackad kolfiber som ett av förstärkningsskikten.

Sportutrustning

Vissa lätta kompositsportartiklar kan innehålla hackad kolfiber i ett flerskiktslaminat. Erforderlig materialvikt och konstruktion beror på den färdiga komponenten.

Harts och gjutning

Hartssystemet och formningsmetoden påverkar hur de hackade fibrerna införlivas i laminatet. Hartsviskositet, utvätning, härdningsförhållanden och slutlig laminattjocklek bör beaktas när materialet specificeras.

Mattan kan utvärderas med epoxi och andra hartssystem. Kompatibiliteten bör kontrolleras mot den faktiska hartssammansättningen snarare än antas utifrån fibermaterialet enbart.

För vakuuminfusion måste materialet beaktas tillsammans med infusionsuppsättningen, hartsflödet och komplett laminatsekvens. Ett provförsök kan användas för att kontrollera utvätning, hantering och konsolidering före ordinarie produktion.

Yuruis Leverans och anpassning

Yuruis har levererat fiberkompositmaterial sedan 2017. I produktsortimentet ingår kolfibermaterial, E-glas roving, glasfibermattor och FRP-produkter.

Verksamheten i Taizhou, Jiangsu inkluderar formnings-, skär- och testutrustning, med en angiven produktionskapacitet för kompositmaterial på 2 miljoner m² per år.

För en ny specifikation kan kunder tillhandahålla en ritning, prov, befintlig materialspecifikation, målvikt eller nödvändiga mått. Denna information kan användas för att bestämma materialkonfiguration och leveransformat.

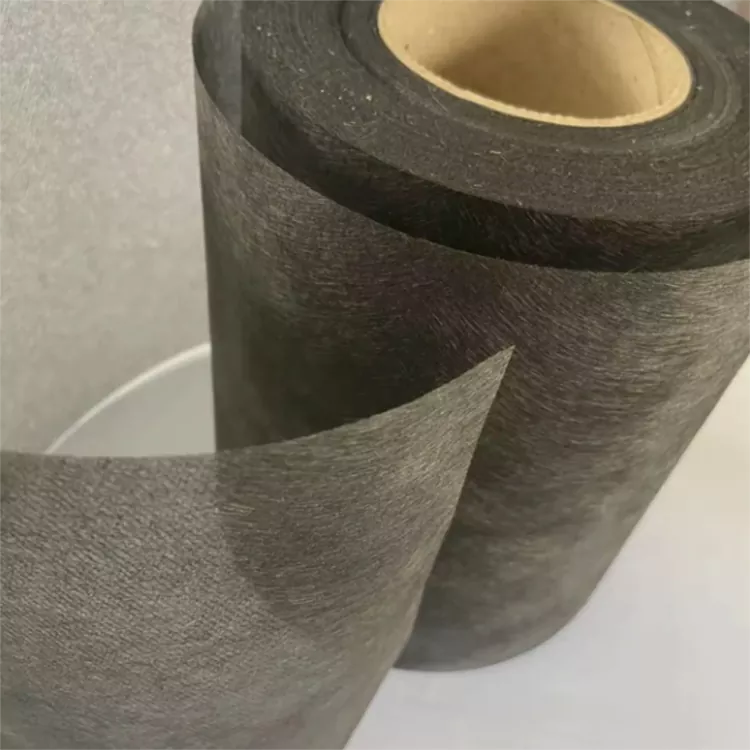

För ytmatta av kolfiber för förstärkningsskikt inkluderar standardbredderna 1 m och 1,25 m. Bredd, tjocklek, längd och dimensioner kan också diskuteras för skräddarsydd produktion.

Vanliga frågor

Vad är en ytmatta av kolfiber?

Det är en non-woven matta gjord av hackade kolfibrer. I ett kompositlaminat kan det bilda ett fördelat kolfiberskikt nära ytan eller mellan andra förstärkningsskikt.

Är det en ersättning för vävt kolfibertyg?

Nej. De två materialen har olika struktur. Vävt koltyg ger definierade fiberriktningar, medan hackad fibermatta ger ett mer fördelat arrangemang och används normalt som ett extra lager.

Vilka vikter finns tillgängliga?

Flera ytvikter finns tillgängliga. Valet beror på det erforderliga kolfiberinnehållet, laminatets placering, måltjockleken och kraven på färdiga delar.

Kan bredden och tjockleken anpassas?

Ja. Standardbredderna är 1 m och 1,25 m. Anpassad bredd, tjocklek, längd och dimensioner kan diskuteras enligt produktionskravet.

Kan den användas med epoxiharts?

Ja, det kan utvärderas med epoxi och andra hartssystem. Hartskompatibilitet och utvätning bör bekräftas genom testning med den faktiska formuleringen.

Är det lämpligt för vakuuminfusion?

Det kan utvärderas för vakuuminfusion. Resultatet beror på hartsets viskositet, infusionsuppsättning, laminatsekvens och önskad färdig tjocklek.

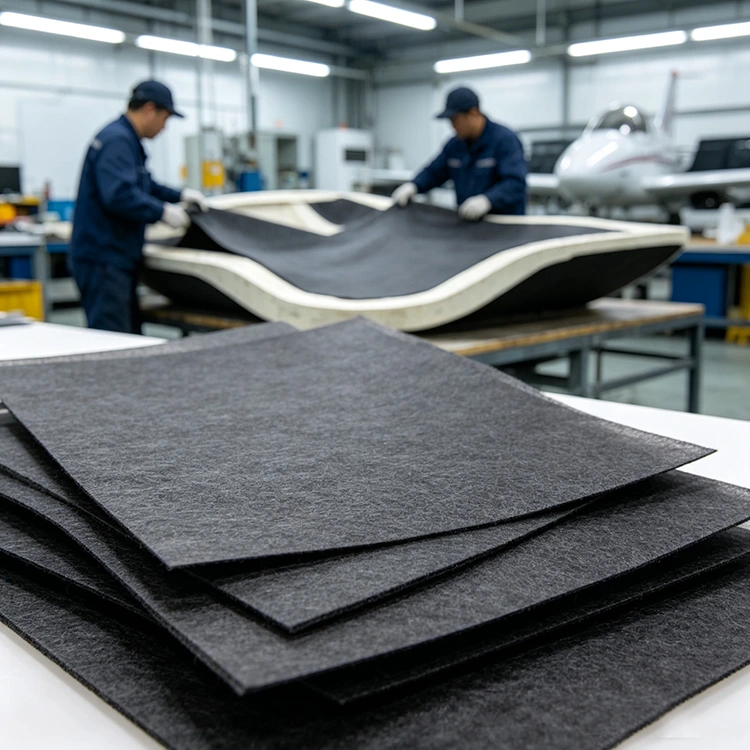

Kan den följa krökta ytor?

Den ovävda strukturen av hackad fiber kan anpassa sig till krökta gjutna ytor. Den faktiska hanteringen beror på materialvikt, tjocklek och detaljgeometri.

Kan jag begära ett prov innan bulkproduktion?

Ja. Provkrav kan diskuteras utifrån avsedd användning, dimensioner, materialspecifikation och bearbetningsmetod.
