FRP-galler för trottoarer

För gångvägar i industri- och utomhusmiljöer behöver galler ge en stabil gångyta samtidigt som regnvatten, spolvatten och andra vätskor kan rinna ut genom panelen. Panelspecifikationen måste också matcha stödets spännvidd, förväntad belastning och omgivande förhållanden.

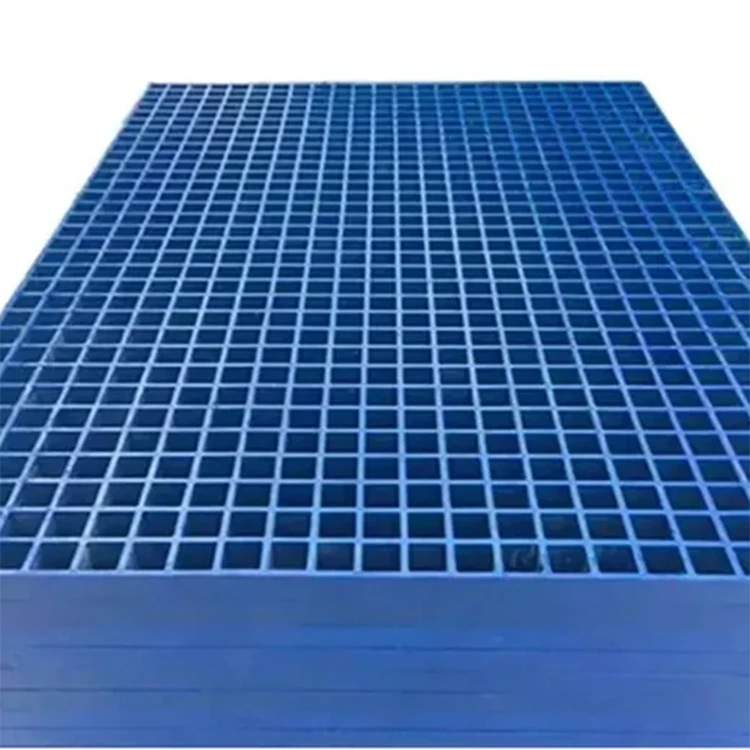

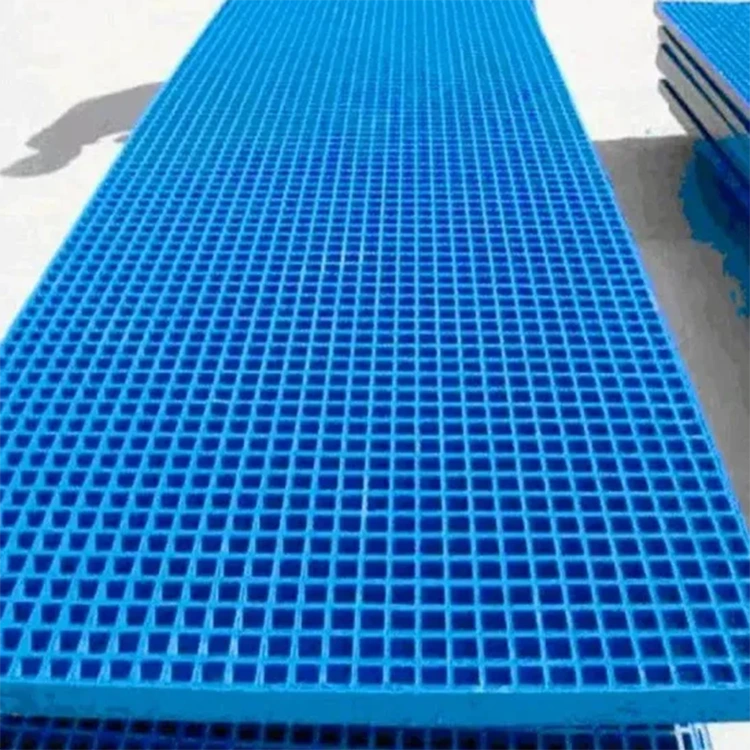

Detta FRP-galler för trottoarer använder en 38 × 38 mm gjuten öppning och en paneltjocklek på 25 mm. Den öppna gallerstrukturen stöder dränering, medan den gjutna FRP-konstruktionen ger ett icke-metalliskt alternativ till konventionella stålgaller i områden där korrosionsbeständighet och elektrisk isolering krävs.

Produktspecifikation

Yt- och dräneringsöverväganden

Det 38 × 38 mm öppna nätet tillåter vatten att passera genom panelen istället för att samlas på en kontinuerlig fast yta. Detta är användbart för gångvägar som utsätts för regn, spolning av utrustning eller processvatten. Den öppna strukturen tillåter också att smuts och mindre skräp passerar igenom, även om den faktiska dräneringsprestandan beror på den bärande strukturen och platsförhållandena.

Den angivna halkfria ytan av klass A är avsedd för områden där fotgängare kan stöta på fukt. För en speciell installation bör kraven på ytbehandling och halkbeständighet kontrolleras mot användningsförhållandena snarare än att endast förlita sig på gallerspecifikationen.

Tjockleken på 25 mm ger den grundläggande panelkonfigurationen som visas i produktspecifikationen. Den erforderliga paneltjockleken för ett projekt bör bestämmas tillsammans med stödets spännvidd och konstruktionsbelastning.

Tillämpningar inom industri- och utomhusområden

FRP-galler för trottoarerkan användas där fotgängare krävs runt utrustning, dräneringssystem eller underhållsområden och där ett icke-metalliskt gallermaterial är att föredra.

Typiska applikationer inkluderar kemi- och avloppsanläggningar, industrianläggningar, utomhusservicevägar, elektriska anläggningar och byggområden. I dessa miljöer kan relevanta urvalsfaktorer inkludera exponering för kemikalier eller avloppsvatten, fukt, nödvändig gångavstånd, stödförhållanden och tillträdesfrekvens.

För elektriska områden anges i produktspecifikationen 10 kV elektrisk isolering och ett elektromagnetismvärde på 0. Dessa siffror beskriver den medföljande produktspecifikationen; projektingenjörer bör verifiera hela installationen mot de elektriska kraven och tillämpliga standarder före användning.

Hur man väljer panel för en gångväg

Panelmåtten i sig avgör inte om ett galler är lämpligt för en viss gångväg. Fyra projektvillkor ska normalt bekräftas innan beställning.

Stöd spann och laddning

Bekräfta först hur panelen kommer att stödjas och avståndet mellan stöden. Gångvägar, underhållsplattformar och områden som utsätts för enstaka utrustningsbelastningar kan ha olika belastningskrav. Paneltjocklek och konfiguration bör därför väljas i enlighet med den faktiska spännvidden och belastningen.

Driftmiljö

Identifiera sedan det omgivande mediet. Utomhus regnvatten, avloppsvatten, processkemikalier och salthaltiga miljöer kan ställa olika krav på hartssystemet. Den angivna Diphenyl Ether FRP-hartstypen bör kontrolleras mot installationens kemiska och temperaturförhållanden.

Panelmått och åtkomst

Standardpaneler kan skäras för installation, medan anpassade storlekar och former kan diskuteras för projektlayouter. Avtagbara paneler kan också vara användbara där tillgång till dräneringskanaler, diken eller utrustning under gångvägen krävs.

Ytkrav

Där gångvägen regelbundet utsätts för vatten eller rengöring, bör halksäkerhet beaktas tillsammans med dränering. Den angivna halkskyddsprestandan av klass A ger en referenspunkt för denna modell, medan det slutliga kravet bör bestämmas utifrån platsförhållandena.

Andra användningsområden för samma gjutna galler

Samma formgjutna panelkonstruktion kan appliceras på mer än gångtrottoarer. Beroende på bärarrangemang och belastningsförhållanden kan gallret även bearbetas för servicevägar, underhållsplattformar, dikesöverdrag, bropaneler, trappsteg, dräneringsområden och industrigolv.

Dessa applikationer ska inte behandlas som utbytbara specifikationer. En panel som används över en dräneringsdike, till exempel, kan ha andra spännvidd och belastningskrav än en gångväg. Projektritningar, mått och lastinformation är därför användbara när du ska bekräfta den lämpliga konfigurationen.

Bearbetning och leverans

Yuruis tillhandahåller formnings-, skär- och svetstjänster för gallerbeställningar som kräver ytterligare bearbetning innan installation. Skräddarsydda panelmått och former kan förberedas enligt projektets krav.

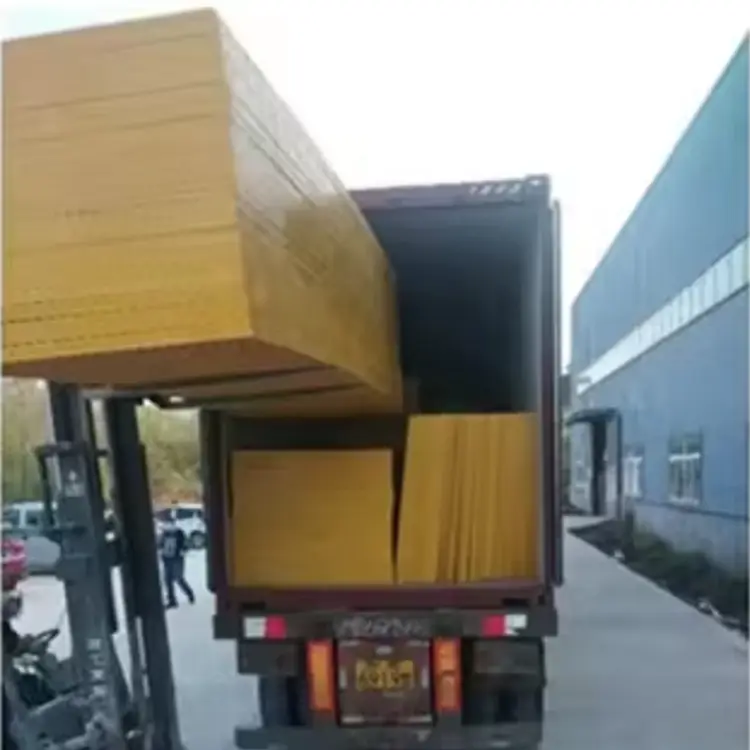

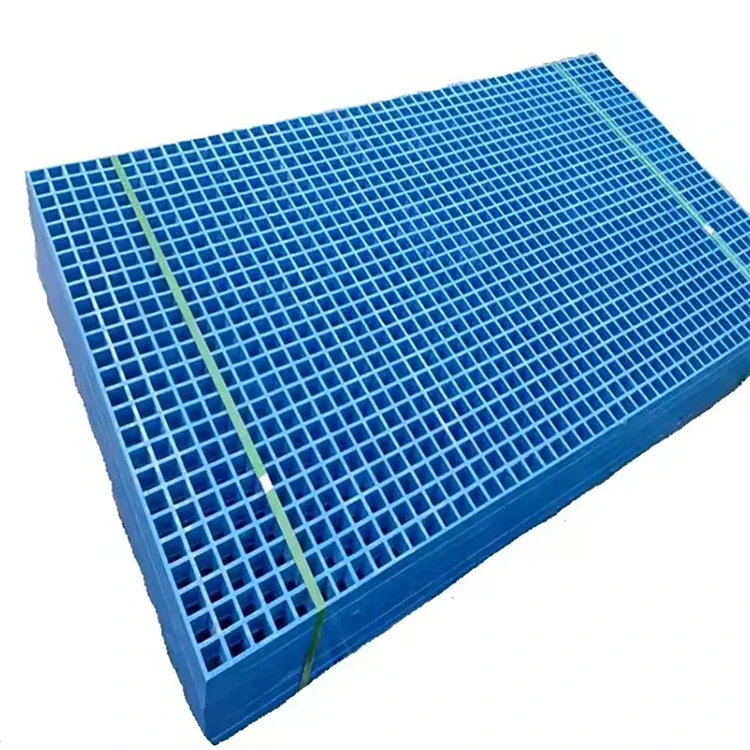

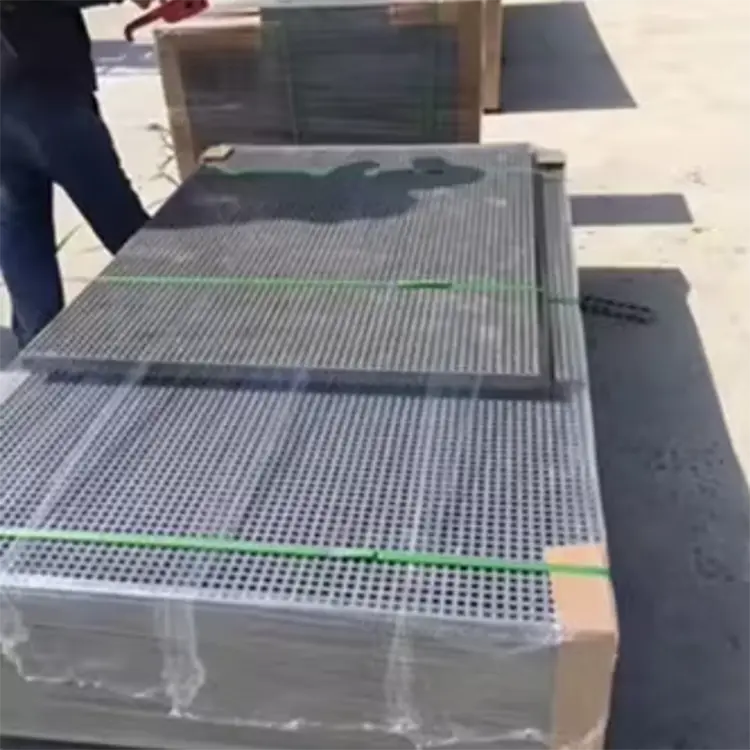

Färdigt galler packas på brickor för transport. För skräddarsydda beställningar kan paneldimensioner, bearbetningskrav och förpackningsarrangemang bekräftas före produktion så att de levererade panelerna överensstämmer med installationsplanen.

FAQ

Vilken maskstorlek använder den här modellen?

Denna modell använder ett 38 × 38 mm gjutet nät. Paneltjockleken som anges för denna modell är 25 mm.

Är detta galler lämpligt för våta utomhusgångar?

Den är utformad med en öppen rutnätsstruktur för dränering och har en angiven halkskyddsspecifikation av klass A. För en specifik utomhusinstallation bör stödets spännvidd, belastning, dräneringsarrangemang och miljöexponering kontrolleras innan valet.

Vilka standardpanelstorlekar finns tillgängliga?

Vanliga specifikationer inkluderar 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm och 1524 × 4010 mm.

Kan panelerna skäras till önskad gångvägsstorlek?

Ja. Skärning är tillgänglig, och anpassade paneldimensioner och former kan diskuteras enligt installationslayouten.

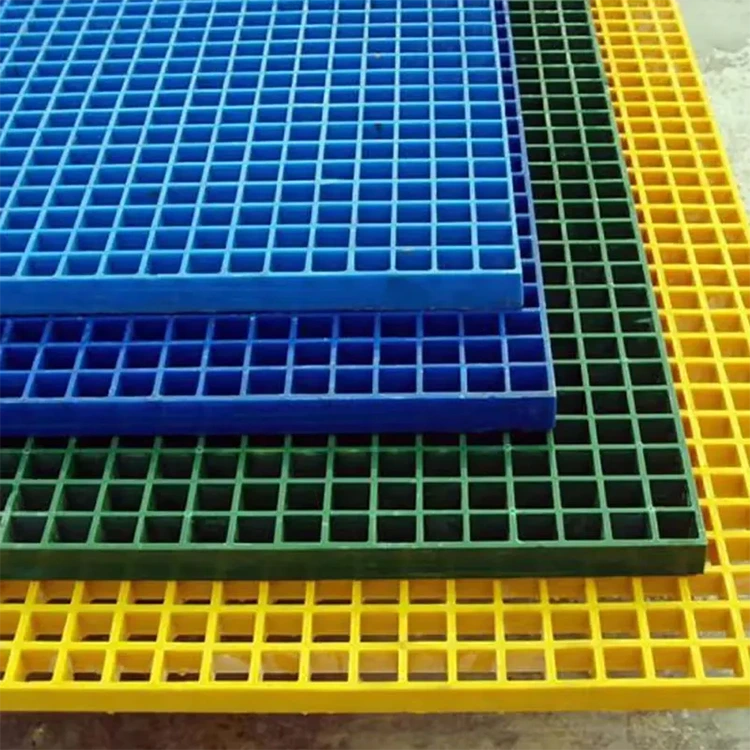

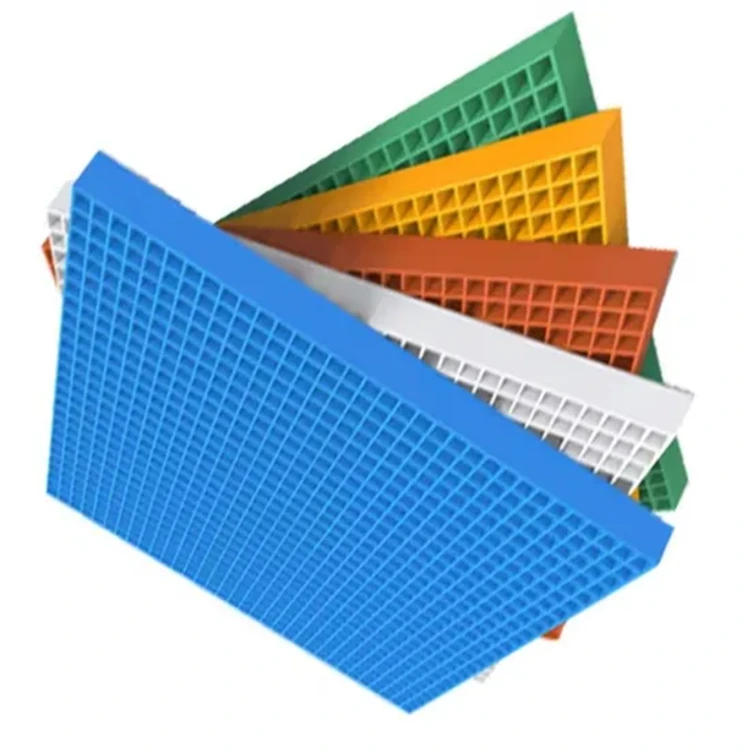

Vilka färger finns tillgängliga?

De listade färgerna inkluderar gul, röd, grön, blå och vit. Anpassade färgkrav kan också diskuteras för projektorder.

Ger gallret elektrisk isolering?

Den medföljande specifikationen visar 10 kV elektrisk isolering. Hela installationen bör utvärderas enligt de elektriska kraven, driftsförhållandena och tillämpliga projektstandarder.

Kan detta galler användas för andra applikationer än trottoarer?

Ja. Beroende på stödstruktur och belastningsförhållanden kan det gjutna gallret även bearbetas för servicevägar, underhållsplattformar, dikesöverdrag, trappsteg, dräneringsområden och industrigolv.
